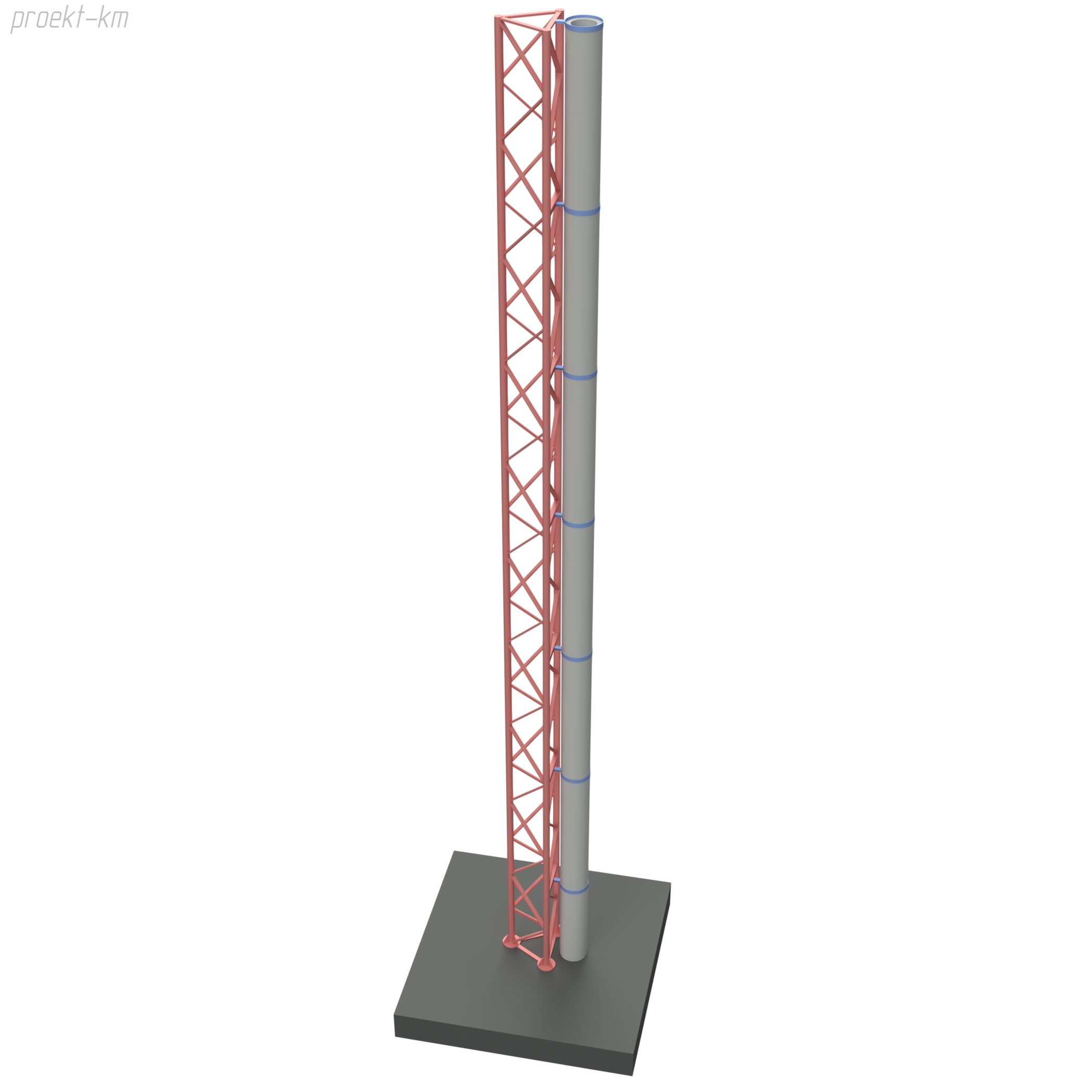

Данный заказ поступил из Самарской области — задача разработать типовой проект мачты 12 м для крепления к ней дымохода котельной. Заказник некая строительная фирма которая в своем регионе берется изготавливать и монтировать подобные металлоконструкции. Изначально была консультация — предложение подобрать сечения под существующее решение — плоская вертикальная ферма, к которой крепиться вытяжка. Естественно я этот вариант забраковал — такая конструкция устойчива только в одной плоскости, а другой нет, от слова совсем. Дал наставление отказаться и спроектировать вышку треугольного сечения для одной или труб труб, и квадратного — для двух или четырех. В процессе общения — решили мне заказать раздел КМ с оформлением отчета (расчет элементов каркаса).
Особенности проектирования
Полностью сварная конструкция, тк высота не превышает длины хлыста и спокойно помещается в кузова Камаза.- Габариты приняты с шириной грани 600мм, хотя изначально заложил в расчетной моделе 700мм. Выяснилось — жесткость имеет запас и можно уменьшить ради эстетичности.
- Для крепления трубы предусмотрены горизонтальные детали на грани в структуре металлокаркаса, для приварки к ним кронштейнов хомутов.
- Армирования фундамента — чертежи КЖ — задачи не стояла разработать, а зря! Для мачт 12 м и выше, характерно особенность — высокое значение изгибающих моментов за счет пульсации строения от ветровых воздействий. Как следствие требуется большие габариты фундаментной плиты против блокировки опрокидывания.
- Расчет включает в себя — подбор профиля стойки, опорного и промежуточного раскоса, элемента кронштейна, анкерных болтов и проверка горизонтальной жесткости (ограничение смещение верхней точки). Отмечу, что общая металлоёмкость каркаса оказалась меньше у меня, чем в их варианте!
Строительная документация
Разработал раздел КМ — это документация, которая предъявляется заказчику. Здесь пример оформления чертежей (данные о профилях были удалены ради защиты прав авторских).
Масса металла мачты 12 м меньше 450кг, однако это значение очень чувствительна! Для другого района она может заметно увеличиться просто от более сильного ветра, а также при наличии другого диаметра дымохода. При увеличении её высоты идет повышение усилий по по экспоненте, те при 24м — металлоёмкость увечиться минимум раза в четыре!
