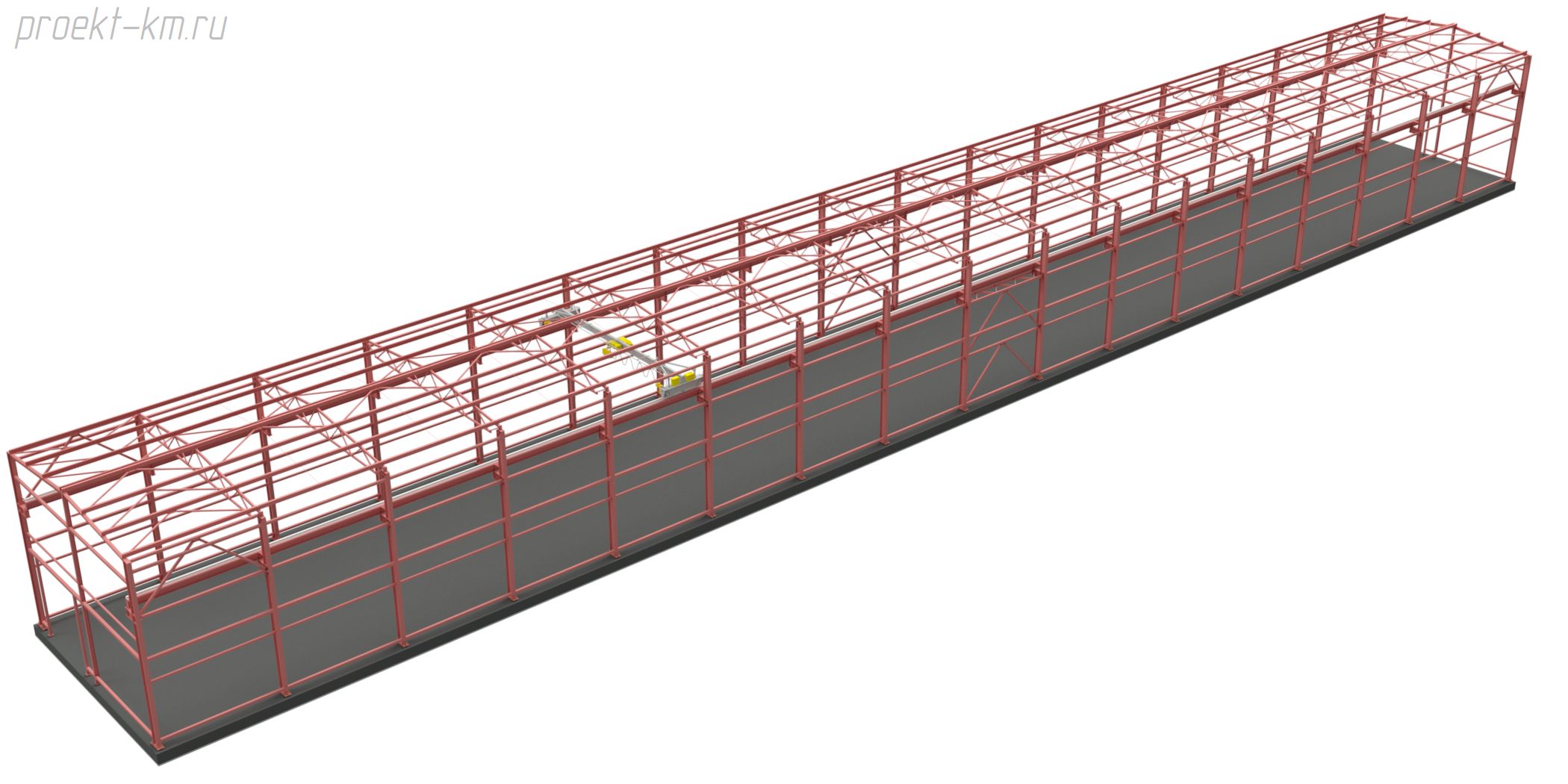

Ситуация в стране на момент 2026 немного сложная и есть опасения у предпринимателей залезать в дорогостоящее строительство. Заказы для становятся меньше. Однако с этой зимой, когда снега было неадекватно больше обычного — попадали крыши сооружений. И этот фактор с подвел подрядчиков искать конструкторов, которые ведут работы на основе расчетов, которые спрашивают непосредственные Заказчики. Так этот проект цеха с кран балкой был выполнен для г. Балашиха Московской области.
Особенности проектирования
- Сам по себе это типовой металлический каркас, но габариты его довольные редкие — небольшая ширина 12 метров, но большая длина здания 102 м. Какой непонятный линейный производственный процесс — напрашивается 2 грузоподъёмных оборудования, чтобы не бегать такие расстояния. Однако если такое решение принять то нагрузки увеличиваются на конструкции! С этим нужно осторожнее — как вариант сделать отсеки зоны работы, так что бы не сближались между собой.
- Высота такого быстровозводимого сооружения обычно подбирается из условия необходимой технологической подъема крюка. Бывает строят в зависимости от цельно сэндвич панелей. В нашем случае, третий вариант, — от длины колонны — задача поставлена что бы хлыст ее был 9м. При резке остаются 3-х метровые обрубки, которые потом наращиваются 6+3=9м
- Ворота были технологически сбоку — в торцах ангара! От этого мы определяем где будет установлена фахверковая стойка — здесь по середине. Если бы была потребность установить ворота по середине, мы бы установили 2 стойки.
- Ворота в продольных стенах не было необходимости устанавливать! Поэтому у нас есть возможность уменьшить сечение колонны, увеличивая устойчивость за счет промежуточных распорок.
- Основная отличительная черта этого цеха с кран-балкой — это плитно-ребристый фундамент, что нестандартно для этого объекта. И такое я выполняю впервые. При таких условия опорные реакции колонн передают значительно-высокие изгибающие моменты. Я сделал все необходимые расчеты подтверждающие мои решения — однако добавил для жесткости, для запаса высоту ребра (50мм) и плиты (20мм). А идея это возникла, когда мы общались с подрядчиком (с хорошим опытом) и на его опыте были более массивные конструкции.
Технико-экономические показатели:
| Металлоёмкость | 75,1 тонны |
| Удельный расход | 61,3 кг/м2 |
| Объем бетона В20+В7,5 // арматуры | 474 кубов // 22,9 тонны |
| Удельный расход | 0,39 м3/м2 // 18,7 кг/м2 |
Данные меняются в зависимости географического положения объекта строительства, габаритов и грузоподъемности.
Строительные чертежи
Для этого заказа цеха с кран балкой — подготовили разделы КМ и КМД, здесь я выкладываю только КМ, если есть желание ознакомиться с возможностями оформления деталировочного альбома можно посмотреть в категории статей построить здание! Также ниже пример оформления раздела КЖ (конструкции железобетонные). Здесь вся необходимая информация для стройработ. Всё же мы убираем техническую информацию в защиту авторских прав.
