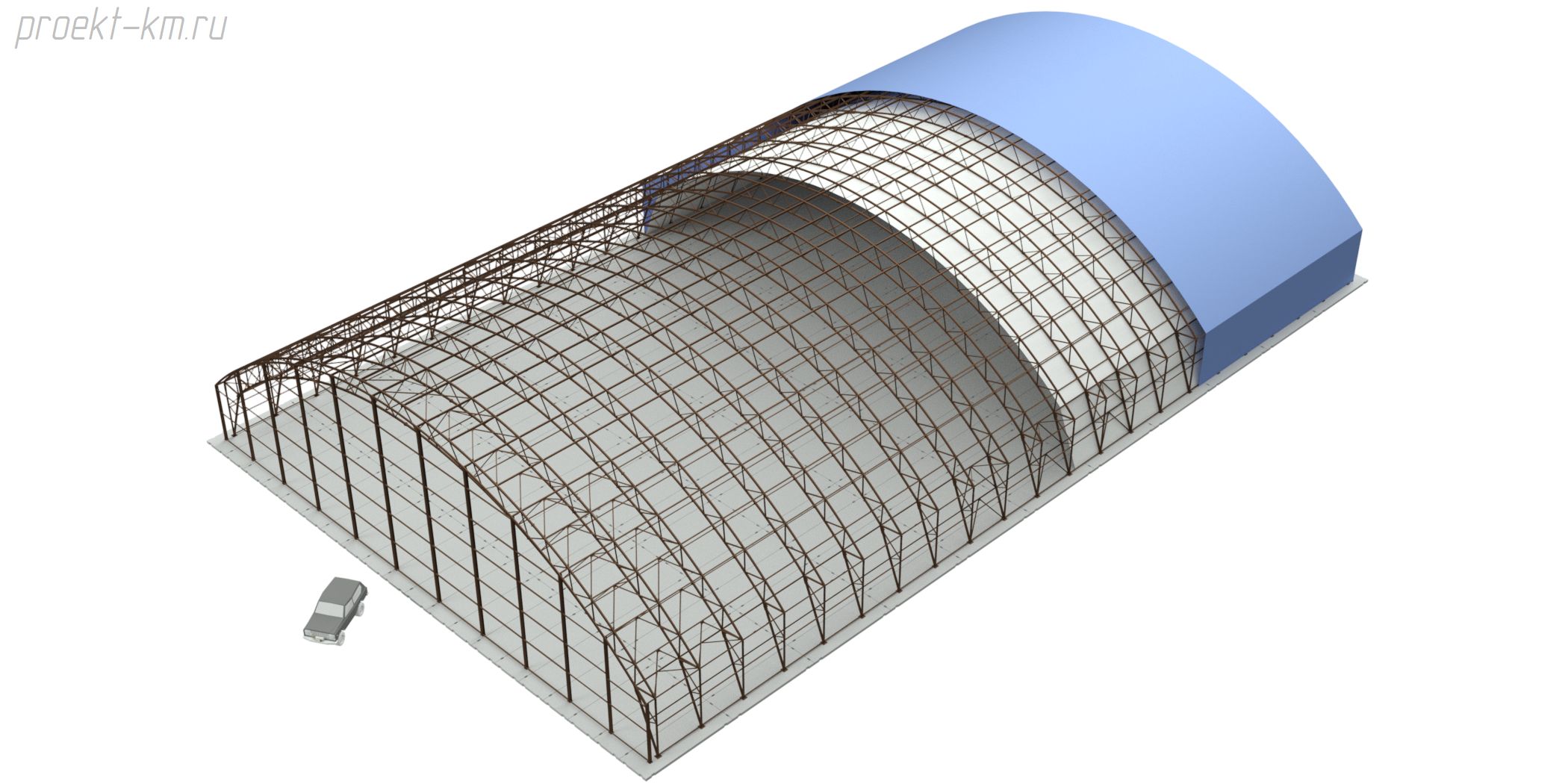

Написал мне руководитель проектной группы из г. Санкт-Петербург, с которым мы ранее сотрудничали, а именно, я им выполнил проект быстровозводимого арочного ангара несколько лет назад. Спросил: «есть желание разработать чертежи КМД без оформления КМ, но с расчетами на временный разборный ангар?». Сейчас лето 2026г и с заказы немного упали, скорее расценки на них — я конечно же согласился на такой интересный проект дал заниженную стоимость за работу, потому что расценки упали и с прежними я сидел без новых клиентов 1,5 месяца. Дело пошло и уже потом выяснилось что строят подрядчики из Московской области почему-то.
Особенности проектирования склада
- В тех задании был предварительная схема металлоконструкций — я предложил наш вариант, тк считаю его оптимизированным с строительной и конструкторской стороны. Заменил форму колонн с трапециевидной на треугольную и увеличил высоту фермы.
- Предусматриваются что металлокаркас буде стоять на сборно-разборных плитах (на песчаной подготовке). В этом случае необходимо заложить дополнительный лист толщиной 8мм не менее и предварительно закрепить его на 10 анкерных болтах М16. Это необходимо чтобы воспринять распор в 10 тонн, который срежит по умолчанию монтажные болты М24. Второй вариант, при монолитном исполнении — закладные детали — швеллера и к ним привариваться.
- Наша разборный ангар в теплом исполнении — для этого по внутреннему поясу предусматривается дополнительная подшивка теплоизоляционным материалом. Это я уже выяснил после подбора сечений, и уже не уменьшал нагрузки в расчетной модели, тк я ранее предполагал напыление теплоизоляцией, что тяжелее — пусть останется запас.
- В отредактированном техническом задании утвердили шаг рам 3м, а длина у нас 64м, что не делится ровно! Для этого пришлось делать по пол метра отступу от крайних рам и закладывать соответствующие конструкции. Можно было сделать шаг 4м, что ровно делится, но при этом металлоёмкость была бы больше.
- Впервые я не заложил элементы под ворота, потому что нет точных указаний по ним. Ближе к теме — определятся и самостоятельно, похоже приварят элементы под них.
Документация
Вопрос начинался с разработки КМД для разборного ангара (не стал выкладывать его можно посмотреть аналогичный пример по ссылке на страницу выше), однако заказчик захотел и оформленный раздел КМ:
| Общая металлоёмкость | 64,7 тонны |
| Удельный расходы | 26,3 кг/м2 |
Очень хороший результат, это с учетом что мы взяли полную снеговую нагрузку. Клиенту вроде как понравилось всё в работе и хотел еще запустить подобный проект но уже с меньшими габаритами. Надеюсь на дальнейшее сотрудничество, хотя как часто бывает связь обрывается, может уже по примеру самостоятельно ведут конструкторские работы.
Подбор профилей
Зима 2025—2026 принесла много снега и некоторые сооружения сложились, слышал что в Питере обрушивалось покрытие у торгового центра. И вот в это году начали уточнять про выполняемые расчёты — делаете ли их с оформлением. Логичный вопрос, потому что после исследование обрушенных строений — выясняется в большей части, что соответствующих отчетов (проверка на устойчивость, прочность, жесткость) не было. Здесь меня не попросили оформлять, тк знали мой имеющейся опыт в них. Отмечу что я всегда выполняю их даже если однотипные сооружения.
