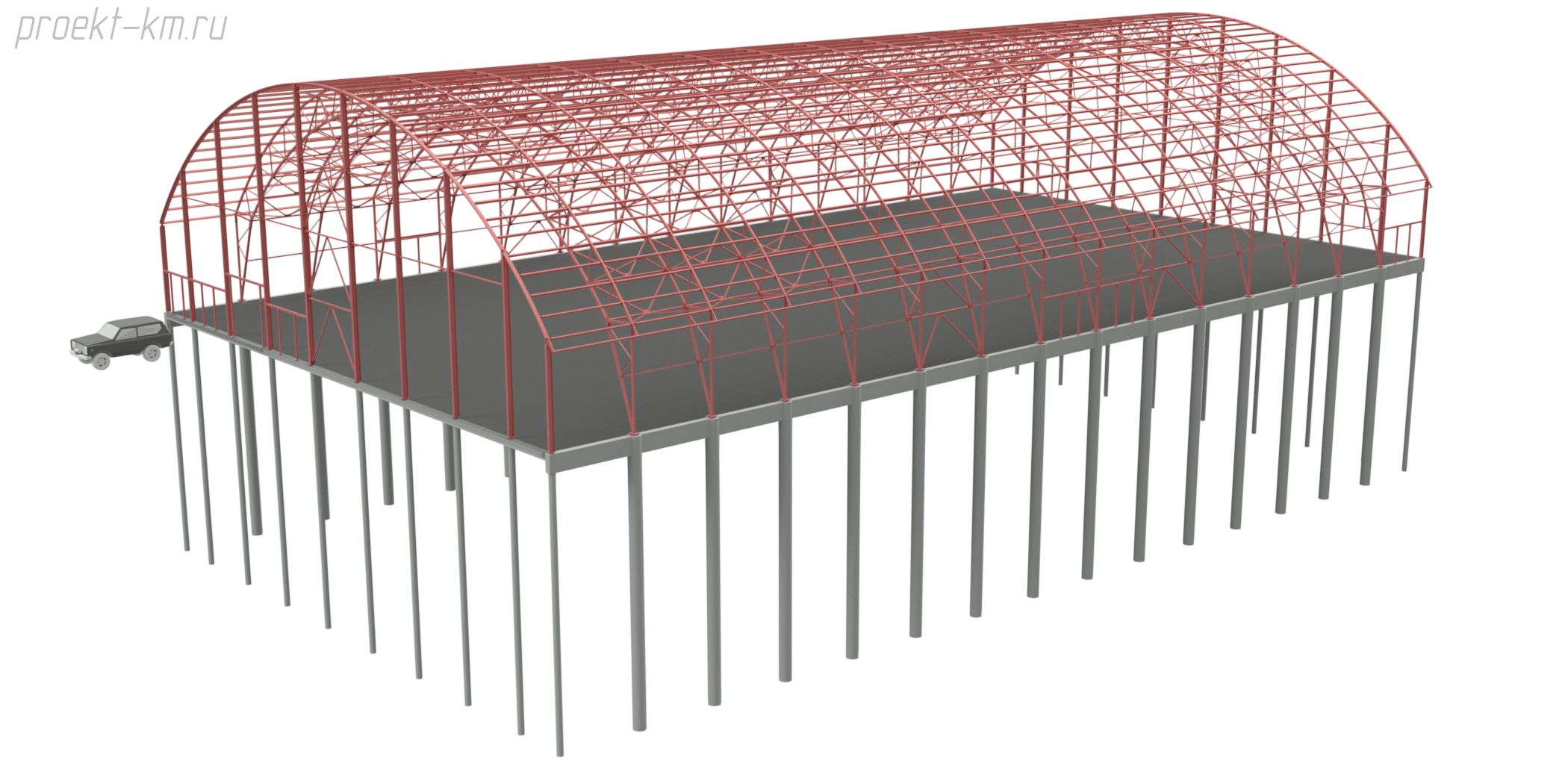

Строительство данного быстровозводимого полуарочного сборно-разборного теплого тентового ангара из гибких сэндвич-панелей предусмотрено недалеко от Владикавказа. Заказчик строит это сооружение на свои средства в качестве благотворительности, как выяснилось. Изначально мне позвонили подрядчики (строители), которым необходим проект. Долго совещаясь, на меня вышли сами Заказчики и уже договор заключали с ними. Как иногда это бывает — сначала хотелось, чтобы я выпустил документацию официально со своей лицензией (допуск СРО), но потом решили: зачем переплачивать за печать, когда можно поставить свою.
Особенности проектирования объекта
Металлоконструкции:
- Полуарочный вид — это основная сложность. Сложное распределение снеговой нагрузки по наклонной поверхности кровли. Здесь только вручную, графическим способом, вычислять давление на каждый прогон покрытия
- Высокое строение напрямую не прибавляет трудоёмкость, однако из-за этого заметно прыгают усилия в элементах и приходится внимательней выполнять расчеты
- Сейсмика 8 баллов! Это не является сильным фактором для такого типа металлокаркаса — в поперечном направлении здание жесткое за счет своей конструкции, а в продольном направлении колебания гасятся за счет системы связей в разных уровнях.
- Так как у нас теплый ангар, то тут применяется утепление: гибкие сэндвич-панели и тентовый материал. Пришлось внести коррективы по рекомендации производителей по выступающим частям. Также шаг кровельных прогонов предусмотрен в тех. задании не более метра. А здесь уже это повлияло на всю конструктивную схему — она отличается от типовой. Горизонтальные связи пришлось делать по нижнему поясу ферм, а для устойчивости верхнего пояса предусмотрели дополнительные вертикальные под каждый прогон.
- Обычно для подобных сооружений арка устанавливается и в торце, здесь же я впервые от этого отошел и заложил в торцах гнутые балки
Фундаменты:
- Вот с чем я впервые столкнулся, так это просадочные грунты 2-го типа. Это значит, что грунты оседают только под собственным весом. И самое интересное — это то, что глубина заложения до 9 метров. На такой почве строить нельзя, потому что осадка по геологическим изысканиям до 18 см — здание может гулять при неравномерном проседании. Логический вывод — это длинные сваи, которые будут прорезать всю толщу слабого основания.
- Данный металлокаркас нашего теплого ангара имеет один существенный недостаток — это сильный распор. То есть это мощное горизонтальное усилие на опорный узел. Решение применить наклонные сваи, которые воспринимают распор, — эта надежность дорого обходится, т.к. они получаются заметно мощнее и заранее. Здесь Заказчик решил применить отработанный вариант с мощными сваями. Я поначалу отказался выполнять это условие, однако, определив среднее давление на грунт, решил, что способ рабочий. Все же заложил дополнительную распределяющую горизонтальное давление на грунт цокольную балку до глубины промерзания. Такое решение принято с учетом того, что верхний слой почвы изымается и заменяется глиной. Она в свою очередь удаляет воду от основания
Документация
Заказ был на три вида разделов на данный теплый ангар, а именно:
Проект КМ
Эта документация необходима для администрации — это некий паспорт надежности. Именно на нее хотели нашу печать, но она обошлась бы в 250 тыс. руб. Но предприниматели на то и умеют зарабатывать, что чувствуют, где можно выиграть финансово.
Чертежи КМД
Необходимы для изготовления всех металлоконструкций и их монтажа. Здесь я не выкладываю, т.к. много файлов и грузит страницу. Однако оформление можно посмотреть у похожего заказа на тентовый склад
Раздел КЖ
Армирование монолитных железобетонных конструкций — сейчас идет согласование. Наши наклонные элементы сильно мешают рядом стоящему зданию АБК, а именно его тех. подполью. Армирование я пока не делал, а выслал им рабочую схему расположения всех конструкций с их габаритами.
Цена строительства
Стоимость строительно-монтажных работ напрямую зависит от металлоёмкости, а она в свою очередь зависит от нас, конструкторов. Когда собираются опытные специалисты, то скорее всего итоговые результаты похожи, специалистов еще нужно найти. Когда шли переговоры, один из самых вытяжных вопросов обсуждался — это сколько металла потребуется, ведь это прямые деньги Спонсора. Первоначально посчитал по разработанному мной калькулятору — было 45 т, добавив интуитивно дополнительные коэффициенты на высоту и на сейсмику, предположил, что будет 70 т не больше — так и вышло.
- Цена смонтированного металлокаркаса подобного полуарочного теплого ангара в этом случае есть количество тонн металла, умножить на стоимость за тонну и умножить на коэффициент (2,2-3) — вот и получим итоговую цену.
- По фундаментам это 7000-12000 тыс. руб. за куб бетона. Прибавить сюда затраты на материалы.
