Проект мачты (вышки)
Я как инженер-строитель с большим опытом в проектирование сооружений из металлоконструкций — предлагаю разработку проекта металлической мачты (вышки) под различные нужды. Абсолютное большинство запросов осуществляю, однако некоторые ограничения, которые рассмотрены ниже. А также необходимое основание под него!
Проектирование вышки
- СП 16.13330 — Стальные конструкции.
- СП 20.13330 — Нагрузки и воздействия.
- СП 43.13330 — Сооружения промышленных предприятий.
- СП 22.13330 — Основание и фундаменты.
- СП 24.13330 — Свайные фундаменты.
Наличие строительной лицензии (допуск СРО), а также лицензированной программы, плюс ко этому опыт более 15лет конструктором.
- Решетчатая (структурная) и трубчатая (труба большого диаметра). Структурная в свою очередь в плане может быть треугольной (высотой до 40м) и квадратной
- С оттяжками и без без них (свободностоящие). Я же с оттяжками не проектирую, связано это с большой сложностью, и пока автоматизация расчетного процесса не оптимизировано!
- По материалу (стальные, алюминиевые, деревянные).
- По назначению телекоммуникации (сотовые теле-радио-вышки), в области энергетики (ЛЭП), освещения (прожекторная), смотровая (охранная, КПП), метрологические, и в качестве маяков на берегах
- Фундамент по них это массивная плита или комбинированный со сваями.
Итак у нас можете заказать проект мачты из металлоконструкций без оттяжек высотой условно до 100м. Предварительно до 50мм башня будет с параллельными поясами (стенками), если выше то форма будет переменного сечения (пирамидального).
Расчет каркаса включат в себя следующие этапы:
- Это согласовании геометрии габаритов и вида решетки
- Построение расчетной схемы (модели)
- Приложение нагрузок:
- Собственный вес — уточняется после принятых сечений.
- Длительные, постоянные — вес оборудования.
- Кратковременные — люди, снег.
- Ветровая — статическая + пульсационная
- Лед — обледенение.
- Сейсмическая.
- Задание расчетных данных — тип конечных элементов, шарниры, жесткие вставки, материалы, сечения.
- Конечный подбор металлопроката.
- Проверка жесткости — горизонтальные перемещения верха вышки.
- Проверка общей устойчивости
В конце концов оформляется отчет о проделанной работе!
Разработка и оформление чертежей:
- Раздела КМ — необходим для разрешений.
- Альбом чертежей КМД — нужен для строителей.
- Чертежи КЖ — армирование фундаментов.
Вся документация оформляется и имеет в себе всю необходимые информацию для прохождения экспертизы и строительства.
Стоимость и сроки
Цена зависит в первую очередь от габаритов его и насыщенности технологическим оборудованием. Диапозон стартовый цены 80 — 300 тыс. руб. Сроки 5-20 дней. С учётом допуском СРО ценник выше в 2,5 раза. Мне обычно заказывают архитектурное бюро им это не требуется (в калькуляторе без СРО).
Реализованные проекты мачт

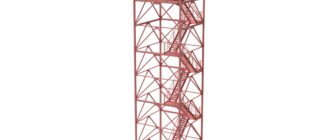

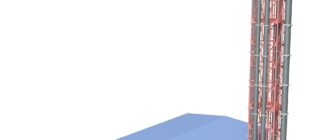

Ниже приведу спроектированные вышки, которые уже эксплуатируется! Направление новое заказов пока мало и и примеров пока немного. Тем не менее, некоторые из них прошли гладко государственную экспертизу а это говорит об многом.
