Чертеж фермы
Расчеты самых распространённых типов стальных стропильных конструкций. С последующим оформлением проектных и рабочих чертежей ферм, для самостоятельного строительства своими руками.
Проект стропильной конструкции
Выполняют расчеты в лицензионной программе SCAD из следующих профилей:

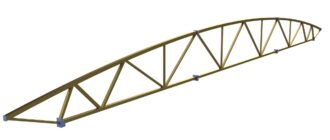

- Из профильной трубы — самое экономичное и технологическое сечение.

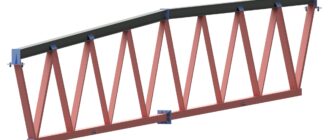

- Из двутавра — применяется при мощных нагрузках или в системы кровли без прогонов.
- ЛСТК — вижу актуальным только для треугольной формы!
- Из круглой трубы — признаюсь даже не встречал, и не заказывали. Применяется в качестве структурных покрытий
- Из парных уголков — могу но не берусь, она тяжелая, дорогая в изготовлении, в покраске и в оформлении занимает много времени. Самый редкий случай!
Основная классификация:

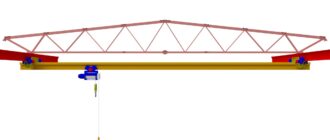

- Двухскатная, как правило это тип Молодечно — имеет трапециевидную форму, самый распространенный тип. Наклон крыши 6 или 7 градусов, выполняется из профтрубы. Есть готовые серийные решения шириной 12м, 18м, 24м, 30м, можно найти и скачать онлайн!
- Односкатная — применяется в качестве пристроек в основном.
- Треугольная — имеет уклон большой кровли, из-за этого имеет большую высоту и при больших пролётах не применяется
- С параллельными поясами, или плоская — как правило здесь уклон кровли 1-2 градуса
Чертеж КМ фермы
Дает общую концепцию стропильной конструкции — является исходными данными для сварщиков и сборщиков, включает:
- Общие и отдельные размеры.
- Привязку осевую решетки.
- Наименование каждого профиля.
- Усилия в элементах.
Чертежи КМД фермы
Их составляют на основе раздела КМ завод металлоконструкций или подрядная строительная организация которая имеет в штате конструктора, содержит подробные данные:
- Осевые и габаритные размеры.
- Цепочки привязок каждого решетки.
- Спецификация профиля на отправочный элемент.
- Деталировка каждой детали.
- Все необходимые узлы и разрезы.
Что входит в стоимость заказа онлайн
- Оптимизация геометрии — назначаю оптимальные габариты и расположение решетки.
- Расчет всех элементов — оформление отчета.
- Конструктивные решения узлов и опирания.
- Оформление чертежей фермы, с необходимыми указаниями.
Перед заказом необходимо дать общую информации о вашей кровле:
- Город строительства.
- Предполагаемую форму — пролет (ширина), высота, уклон.
- Профиль (швеллер, труба) прогона и его шаг.
Цену ориентировочную проекта чертежей ферм можно определить по калькулятору стоимости проекта стропильной металлической конструкции — немного может отличаться в зависимости от времени и загруженности. Рассматриваем заказ на любую форму, ширину, габариты сложность исполнения.

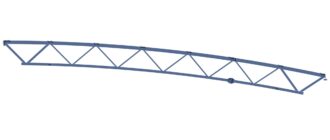

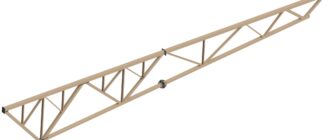

Примеры
Тут привожу уже реализованные, построенные быстровозводимые здания, в которых оформлял документацию. То есть примеры расчета и оформления самых распространенные видных стропильные металлоконструкций.
