Проектирование металлоконструкций
Проектирование металлоконструкций с 2008г зданий и сооружений различных назначений; для граждан, архитектурных и строительных фирм. Простое или сложное сооружение — приходим к основным конечным задачам: колонна, балка и ферма — подбор сечений, а также узлы их сопряжения. Расчет металлокаркаса может быть «пространственный» — учёт совокупной работы (для объемных строений), или «локальным» плоским для простых!
Профессионально жонглируя выпускаем проекты КМ, по которым ведется дальнейшее строительство. Основные используемые инструменты для этого:
- 3D-моделирование — Использование программ, таких как AutoCAD, Tekla Structures, Advance Steel, позволяет создавать точные цифровые модели.
- Программное обеспечение для расчетов основные — SCAD, ЛИРА САПР.
- Личные автоматизированные «ручные» простые алгоритмы расчётов, прописанные в математических приложения.
- Учет нагрузок (неполный) приводит к деформации или разрушению сооружения.
- Малый опыт для инженерных расчётов — применение типовых решений — необоснованный расход металлического профиля более 10%.
- Расчетная схема (нереальная) и заложение алгоритмов ее работы.
- Выбор материалов — есть рекомендации выбора марки стали от климатических условий эксплуатации.
- Узлы сопряжения — ошибки в соединениях — Неправильно рассчитанные узлы могут стать причиной ослабления узла стыка.
- Несущие детали зданий — колонны, стойки, балки, стропильные и структурные системы.
- Фермы и структуры — Применяются для перекрытий, кровель, мостов и эстакад.
- Мачты — осветительные, для дымовых труб, сигнальные.
- Резервуары и силосы — ввиду отсутствия популярности заказов не разбирался в этом вопросе!
- Прочее — Рекламные баннеры, наружные лестницы, пешеходные переходы, крыльца и навесы
1. Подготовительный этап
- Анализ объекта: изучение цели строительства, характеристик участка и условий эксплуатации.
- Сбор исходных данных: геологические и климатические особенности, топосъёмка, нормативные требования.
- Формирование ТЗ: согласование параметров с заказчиком.
2. Стадия эскиз
Проектирование концепции 3D модель (или схемы карандашом) помогают визуализировать и уточнить основные характеристики заказа:
- Габариты.
- Архитектурную выразительность.
- Планировку.
3. Инженерные расчеты
- Сбор нагрузок.
- Построение расчетной модели.
- Статический вычисления — определение усилий, возникающих в конечных элементах.
- Динамический учёт работы — учет вибраций, влияния транспорта, учёт пульсаций ветра, сейсмические нагрузки.
- Проверка общей устойчивости в совокупной работе.
- Жесткости здания — смотрим общие деформации и по отдельности.
- Проверка соединений — выбор сварных или болтовых соединений в зависимости от типа соединения.
4. Разработка разделы документации:
- Архитектурный — АР.
- Конструктивный — КР.

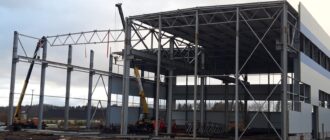

- Проект организации строительства — ПОС.

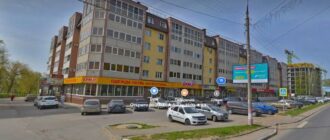

- Генплан — ПЗУ.

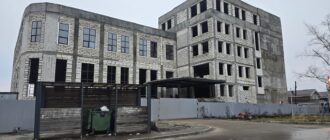

- Пояснительная записка — ПЗ.
5. Согласование документации
Документация проходит экспертизу и согласовывается с надзорными органами, чтобы убедиться в отсутствие отклонений требований СП, СНиП… .
7. Производство и монтаж
После утверждения — процесс возведения!
- Типовые объекты — Калькулятор металлоконструкций — Неделя край!
- Промышленные объекты (наличие кран-балки) — Калькулятор в статье производственные здания — До двух недель!
- Крупные комплексы — см. Производственный цех
- Временные — Тентовые ангары — 10дней.
- Архитектурно сложные сооружения — Оформить заявку с техническим заданием — Месяц!
- Металлоконструкций мачты — двойная высота за неделю.
- Стропильная ферма — от 10тр. — день
- Отдельная конструкция сооружения — подбор сечения от — цена от 2,5тыс.руб за элемент.
Понадобилось 5 лет опыта и работы для инженерной уверенности. А достиг этого, изучая в свободное время или по необходимости строительные нормы и пособия. Важным было еще сопоставить как это работает в расчетной программе. В последующем уже уверенно выполняю трехмерное проектирование металлоконструкций!
