Легкие металлоконструкции
Проектирование зданий из ЛМК (легкие металлоконструкции), это построение структуры каркаса с экономическим эффектом. Далее расчёты и оформление чертежей КМ и КМД. Эта документация достаточна для обращения в любую строительно-монтажную фирму для изготовления конструкции и монтажа. Преимуществом такого подхода экономия ресурсов и времени!
Итак мои наработки, как конструктора, к которым пришёл изучая вопросы строительных норм:
Расчётные предпосылки для результата лёгких стальных конструкций
- Самое важное это полный кропотливый расчёт каркаса, элементов и узлов — тогда получаются легкие металлоконструкции. Это задание расчётных характеристик и условия работы. У меня имеется недочёт с уменьшающим коэффициентом сочетания временных нагрузок.
- При высоком коэффициенте использования по прочности применять сталь с высокой прочностью. Стоимость её выше, но характеристики ещё лучше
- Полностью отказ от уголкового профиля для основных конструкций, пережитки беспечного прошлого
- Создание своих расчётов некоторых узлов стальных элементов
- Минимальные дополнительные запасы по нагрузкам от максимально возможных.
- Отказ от серийных проектных решений, особенно это касается вопроса подбора сечений колонн, их базы и ферм из уголков
- В многоэтажном строительстве, шаг второстепенных балок перекрытия равный 1/3 длины основных балок. Как минимум дополнительный запас, как максимум уменьшение сечения главных балок.
- Изучение расчета профилированного листа, так нет готовых программ
- На открытых территориях, это больше к сельскохозяйственным зданиям — применять понижающий коэффициент сноса снега!
А как конструктивно облегчить стальной каркас
- Весьма показательный вариант это полностью связевая система. Её возможно применять когда между связями менее 30м. В этом случае колонны минимального сечения, а коэффициент использования сечения максимальное. Сечения порой такие, что визуально кажутся слабыми и возникают вопросы по этому поводу. Уменьшения расхода металла на вскидку более 10% от общей массы!
- Шаг основных рам — дает существенный уменьшение металлоёмкости прогонов, как следствие уменьшение общей массы до 5%
- При небольшой высоте колонн — возможно применять профильную трубу малого сечения — экономия до 3%
- Ещё вариант применять для рамных систем применять балочные профиля для основных колонн. Проектировщики двутаврами типа Б (балочные) не связываются, логика видимо — Б значит для балок. Здесь требуется дополнительное раскрепление стойки из плоскости.
- Применение сварных колонн и балок. Это для больших объёмов, так как этом случае изготовитель металлоконструкций большое предприятие. Облегчение так же более 5%
- Грамотное проектирование стропильных ферм обеспечивает — снижение массы на 5%.
- Обеспечения центрального опирания ферм покрытия. Это увеличивает запас (или облегчает) стойки, анкерных болтов и плиты. Однако нестандартный узел стыка.
- При наличие кран балки — применять колонны переменного сечения. Выше крановой консоли профиль меньшего сечения
- Раскрепленные второстепенные балки профнастилом — применять из швеллеров
- Для небольших зданий связи из профиля толщиной 3мм и 2,5мм, а так все ветровые ригеля
- Применение сварных конструкций переменного сечения

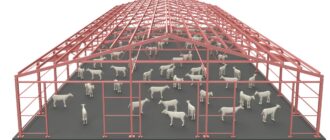

Данная овцеводческая ферма, а именно каркаса сооружения разработанный в районе города Тюмень. Молодой Заказчик обратившись ко мне с просьбой запроектировать быстроводимый
