Чертежи металлоконструкций
Чертежи металлоконструкций – это основа для успешного изготовления и монтажа стальных конструкций. Хороший конструктор гарантирует прочность, устойчивость и долговечность объекта!

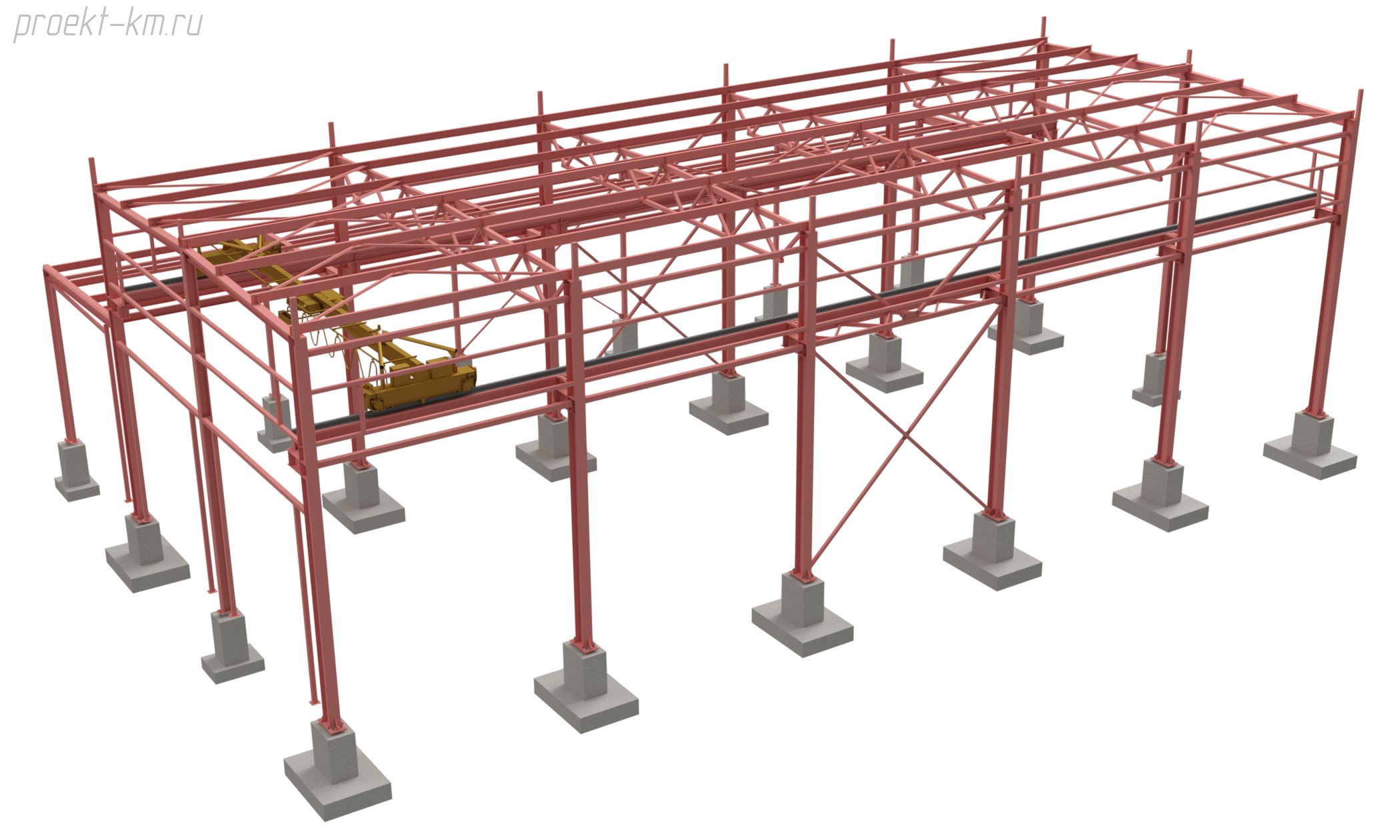

Проектные чертежи КМ включает в себя
Необходимые для согласований и получения разрешения на строительство:
- Общие данные — Пояснительная текстовая часть; Спецификация металла; Ведомость элементов с указанием профиля и усилия.
- Схемы конструкций — Типовые поэтажные планы и разрезы (продольные и поперечные).
- Узлы металлоконструкций — Все технически важные детали сопряжение элементов между собой.
- Отдельный лист для сложных стальной конструкции.
Полное подробное описание см. состав чертежей КМ.

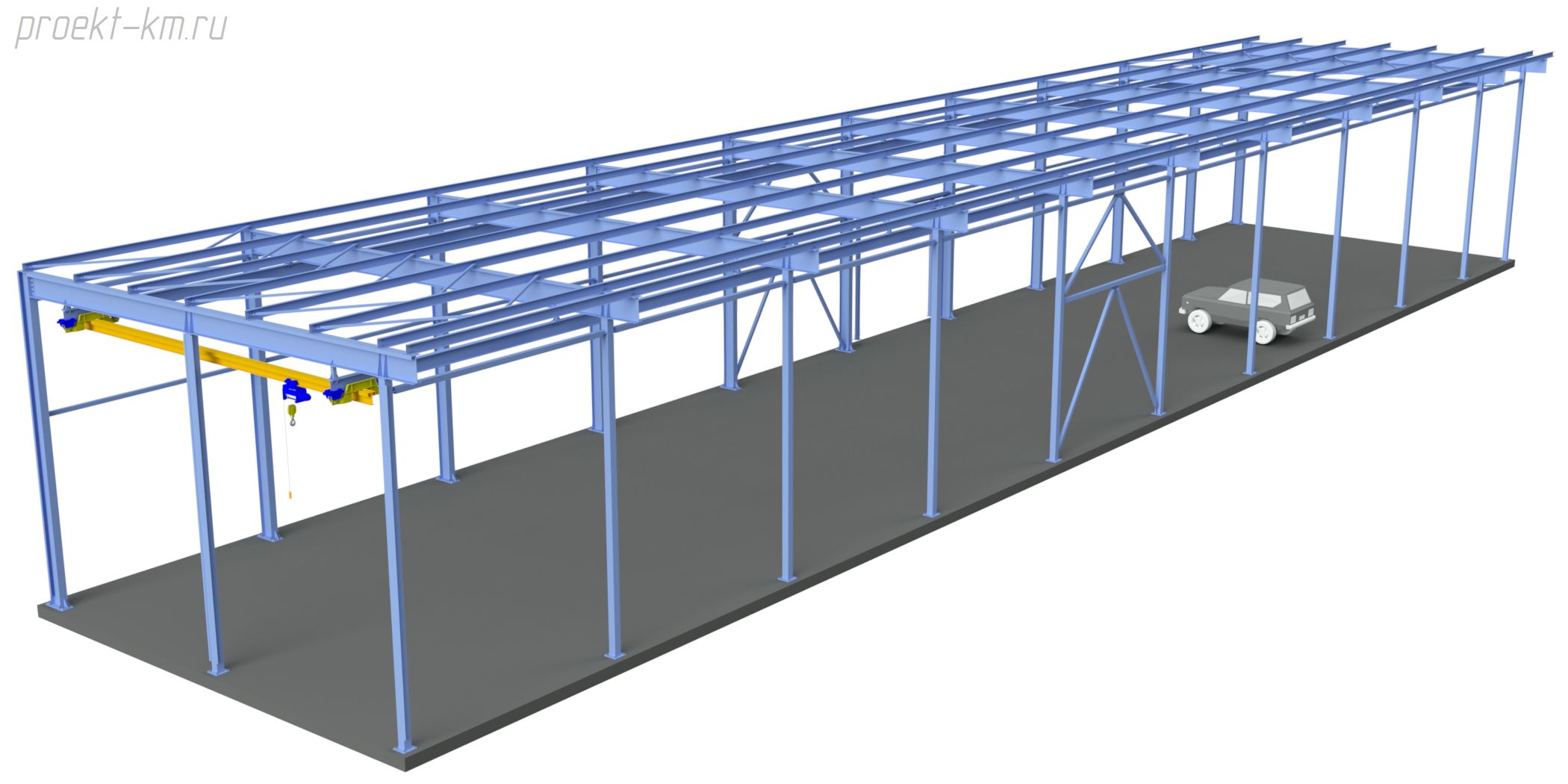

Рабочие чертежи КМД содержат:
Требует завод металлоконструкций или разрабатывает самостоятельно.
- Общие указания — Общий концептуальный вид; Рекомендации по монтажу, сварке, покраске; Спецификация металла метизов и отправочных марок.
- Монтажные схемы — Планы и разрезы, в которых видны все отправочные марки.
- Монтажные узлы — Показывается диаметры, класс прочности и длина болтов; Монтажная сварка
- Деталировка размеров каждой сборочной единицы
- Деталировка каждой пластинки профиля.
- Файлы для станков ЧПУ.
Подробное описание и примеры см. состав документации КМД
Разница между КМ и КМД
- Раздел КМ — входит в общий проект здания из металлоконструкций. Служит для получения разрешений на строительство. В стоимость главным образом входит расчет метеллокаркаса, элементов и узлов. Объем как правило 5-8 листов. Построить по нему не получиться объект!
- Альбом КМД — рабочая документация которая разрабатывается на основании раздела КМ! По нему изготавливаются металлоконструкции и ведется строительство.
Встречаемые ошибки в проектировании: ↓
- Отсутствие учета нагрузок — На самом деле часто встречается, когда проектируют без должных расчетов, ввиду отсутствия редкой квалификации расчётчика. Приводит почти всегда к удорожанию, реже к опасности!
- Нарушение норм и стандартов — Игнорирование требований СНиП или ГОСТ может стать причиной отказа в согласовании проекта. На этом этапе есть возможность подкорректировать
- Недостаточная детализация — чертежи металлоконструкций содержат много лишней информации и недостаток необходимой. Делает изготовление и монтаж растянутым.
- Слабо-оптимизированный проект — Излишний сортамент проката; Неверно-применяемый прочность металла; Лишний сортамент отправочных марок.
Наши преимущества: ↓
- Начало профессиональной деятельности с 2008г именно как конструктор, выполняющий все необходимые расчеты в том числе для экспертизы.
- Абсолютный отказ от типовых и подобных решений, и каждый узел вновь проходит свой расчёт. Конечно же ответственный и индивидуальный подход в проектировании к каждому зданию.
- Мне нравится своя профессия, продолжал идти по этому пути в начальные трудные времена. Подхожу к каждому строению индивидуально без применения готовых типовых решений!
- Разработка онлайн документации любой сложности! Наличие лицензии — допуск СРО.
- Используемые передовые технологии проектирования:
- AutoCAD — Используется для создания расчетных схем, поэтажных планов.
- Tekla Structures, Advance Steel — Специализированное ПО для проектирования металлокаркаса, позволяет автоматически генерировать КМ и КМД.
- ЛИРА САПР, SCAD — Программа для расчета нагрузок и устойчивости стального каркаса быстровозводимого сооружения.
Стоимость разработки чертежей металлоконструкций
Более детально см следующие ссылки:
- Простые здания — Калькулятор металлоконструкций — Неделя край!
- Промздания — Смотри калькулятор в статье производственные здания— До двух недель!
- Здания покрытие тентом — Отдельная категорий сооружений отличаются своей специфичностью, см. тентовые ангары — 10дней!
- Сложные массивные здания см.: Быстровозводимый цех!
Конструктор — Главный инженер — Директор!
