Инженер-проектировщик: оперативная онлайн разработка проекта металлокаркаса. То есть подготовка чертежей КМ металлоконструкций строящегося быстровозводимого объекта, как правило из сэндвич панелей. Оформление пояснительной записки инженерных требуемых расчётов для экспертизы. Подготовка всей необходимой документации, необходимая документация для получения разрешений (до 2-х этажей и площадью менее 1500м2), а также для изготовления отправочных марок и монтажа всего строения в короткий срок.
Разработка проекта металлокаркаса здания
Чертежи КМ — Инженерная документация для быстрого строительства сборно-разборного металлокаркаса сооружения. Это один из разделов для разрешения на строительство (кратко для несоответственных зданий их 5).К каждому проекту индивидуальный подход: отсутствуют типовые серийные решения, что ведет к экономическому эффекту.
Профессиональные качества:
- Проектирование металлического каркасно-сборного сооружения проходит все этапы проверок несущей способности, а также соответствие нормативно-конструктивных требований (СП 14.13330, СП 20.13330, СП 16.13330, СП 294.1325800...).
- Расчёт стальных элементов выполняется в специализированной программе. Проверка прочности узлов, как правило в своих готовых алгоритмах. По желанию заказчика прилагаю оформленное приложение отчёта. Результат по сравнению с большинством — лёгкие металлоконструкций каркаса, потому что меньше масса металлопроката на 10% от среднего показателя!
- Заказчик получает комплект документов в цифровом виде: dwg, dxf, pdf, doc и ifc.
- Конечно же идет сопровождение до полного монтажа сооружения.
- Опыт и стаж деятельности более 15 лет.
- 3D моделирование в BIM системах Advance Steel, Tekla Structures.
- Расчет в лицензированной программе SCAD.
Состав рабочих чертежей КМ:

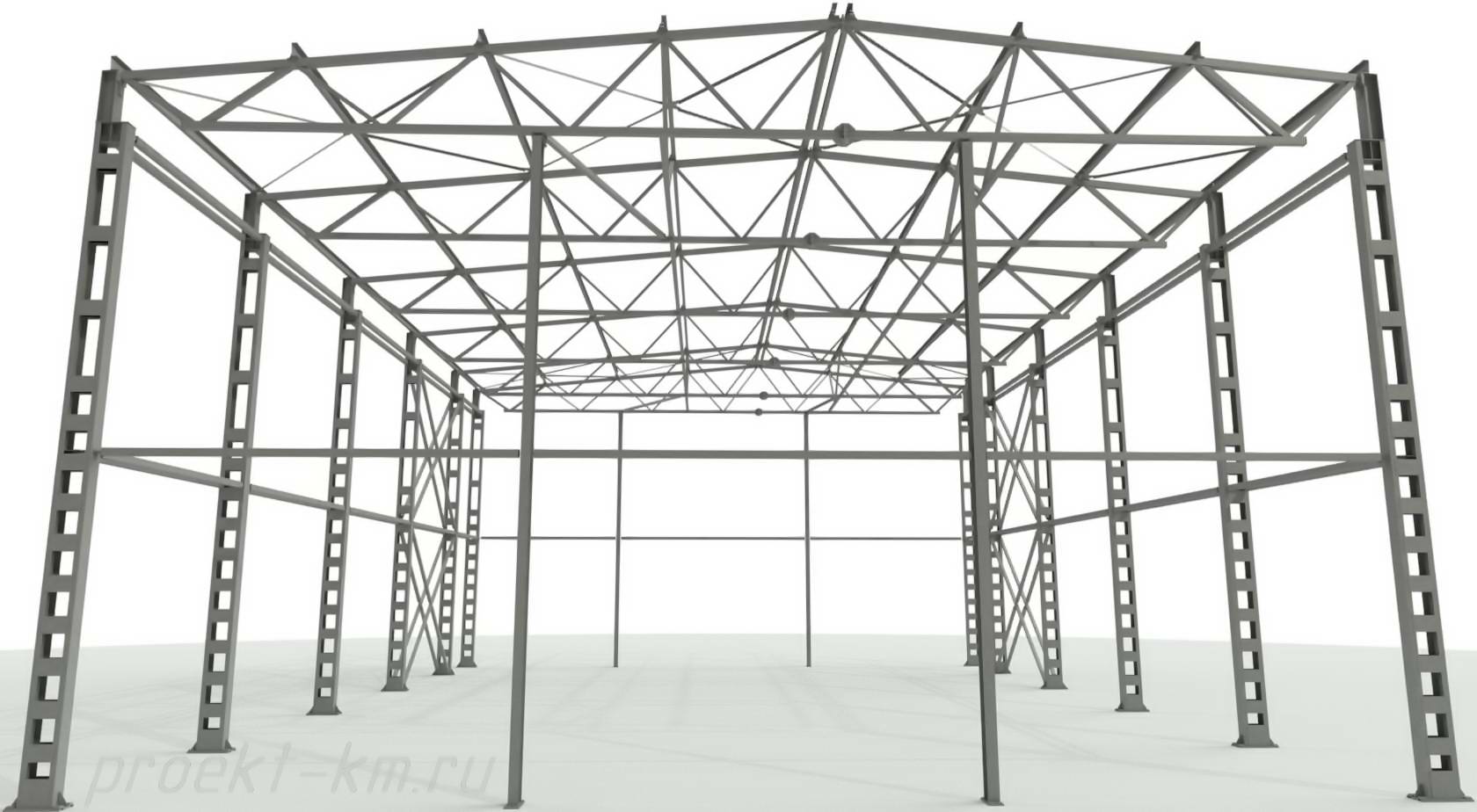

Здесь приведена проектная документация на металлоконструкции стального каркаса, заказчиком которого является серьёзная ОАО проектная организация. При проектировании металлокаркаса сборного здания собственными силами — вышел расход металла более 50 тонн, а у меня менее 40 тонн. Изначально были колонны сквозного сечения, далее заменены на сварное сплошного сечения из металлопроката в наличии.
Оформление документации стального каркаса выполняется согласно строительным нормам ГОСТ 21.502 и включает в себя следующие данные:
| Пример оформления | Содержание на листе |
|---|---|
 |
1) Общие данные — содержит:
|
 |
2) Заключительный лист общих данных:
|
 |
3)Общая схема расположения элементов — необходимые планы, чтобы были видимы марки с привязками. Также указываются ссылки разрезов и узлов. 4) Разрезы по строению — здесь указывается нужные высотные отметки и привязка вертикальных элементов каркаса. Конечно же ссылки на характерных узлы. |
 |
5) Сложная металлоконструкция — обозначение всех размеров и привязок, выноски маркировки деталей. |
 |
6) На узлах отображают все детали, их размеры и привязку, а также сварку и болты. |
| Пояснительная записка | 7) По требованию прикладываются все поверочные расчёты основных конструктивных элементов, деталей и сопряжений. Пример см.: расчётов металлоконструкций. |
Чертежи марки КМ — включают в себя всю конструкторскую описание в виде планов, ведомостей, схем сопряжения элементов между собой,достаточную для прохождения экспертизы и разработки КМД.
Комплект имеет два этапа:
- стадия «П» — предварительный или проект, содержит только фундаментальную информацию — составляется для ответственных объектов, проходящих экспертизу.
- стадия «Р» — рабочие,"доработанный" После прохождения экспертизы (или без нее), оформляется до стадии «Р». Отличие в том, что она содержит в себе: Техническую спецификацию, более детализированные узлы и содержит в себе вспомогательные конструкции.
На этом проектирование не заканчивается и для строительства в короткий срок дома нужно заказать:
- КМД альбом для изготовление конструкций металлокаркаса у предприятия или на этом сайте.
- КЖ проект фундаментов (полов...)
