Раздел 3 «Объёмно-планировочные и архитектурные решения» (раздел АР).
Разработка архитектурного раздела АР проектной документации включает в себя основные сведения о вновь возводимом объекте. Его геометрических характеристиках, роде покрытия, используемых материалах. Требования к чертежам стадии (П) «проект» подробно описывает постановление №87 от 16 февраля 2008 года «О составе разделов проектной документации и требованиях к их содержанию». ГОСТ Р 21.501-2018 «Система проектной док-ции для строительства (СПДС). Правила выполнения рабочей док-ции архитектурных и конструктивных решений» устанавливает требования к составу рабочей документации.
Оформление альбома чертежей стадии П выполненное по постановлению №87 от 16 февраля 2008 года «О составе разделов проектной документации и требованиях к их содержанию» включает в себя следующие данные:
| Архитектурный чертеж | Состав раздела АР |
|---|---|
 |
Визуальная концепция — на нее требований нет, но входит по умолчанию. |
 |
Ведомости — Чертежей, ссылочных чертежей. Технико-экономические показатели. |
 |
Поэтажные планы — Зданий и сооружений с приведением экспликации помещений — для объектов непроизводственного назначения; Для объектов производственного назначения — поэтажные с приведением экспликации помещений и размещения технологического оборудования — |
 |
План кровли — Указывается уклон направления водослива |
 |
Фасады — Цветовое решение фасадов, с указанием общих отметок и проёмов; |
 |
Разрезы — По сооружению с изображением несущих и ограждающих конструкций, указанием относительных высотных отметок уровней конструкций, полов, низа балок, ферм, покрытий, описанием конструкций кровель и других элементов конструкций, а также верхних отметок основного технологического оборудования — для объектов производственного назначения; |
| Иные графические и экспозиционные материалы, выполняемые в случае, если необходимость этого указана в задании на проектирование | |
 |
Экспликации — Дверных и оконных проёмов. |
    |
Планы — Кладочные, Отделки, Полов, Потолков. |
 |
Раскладка сэндвич панелей — фасады с общей спецификацией всех элементов и деталей, а также узловые решения. |

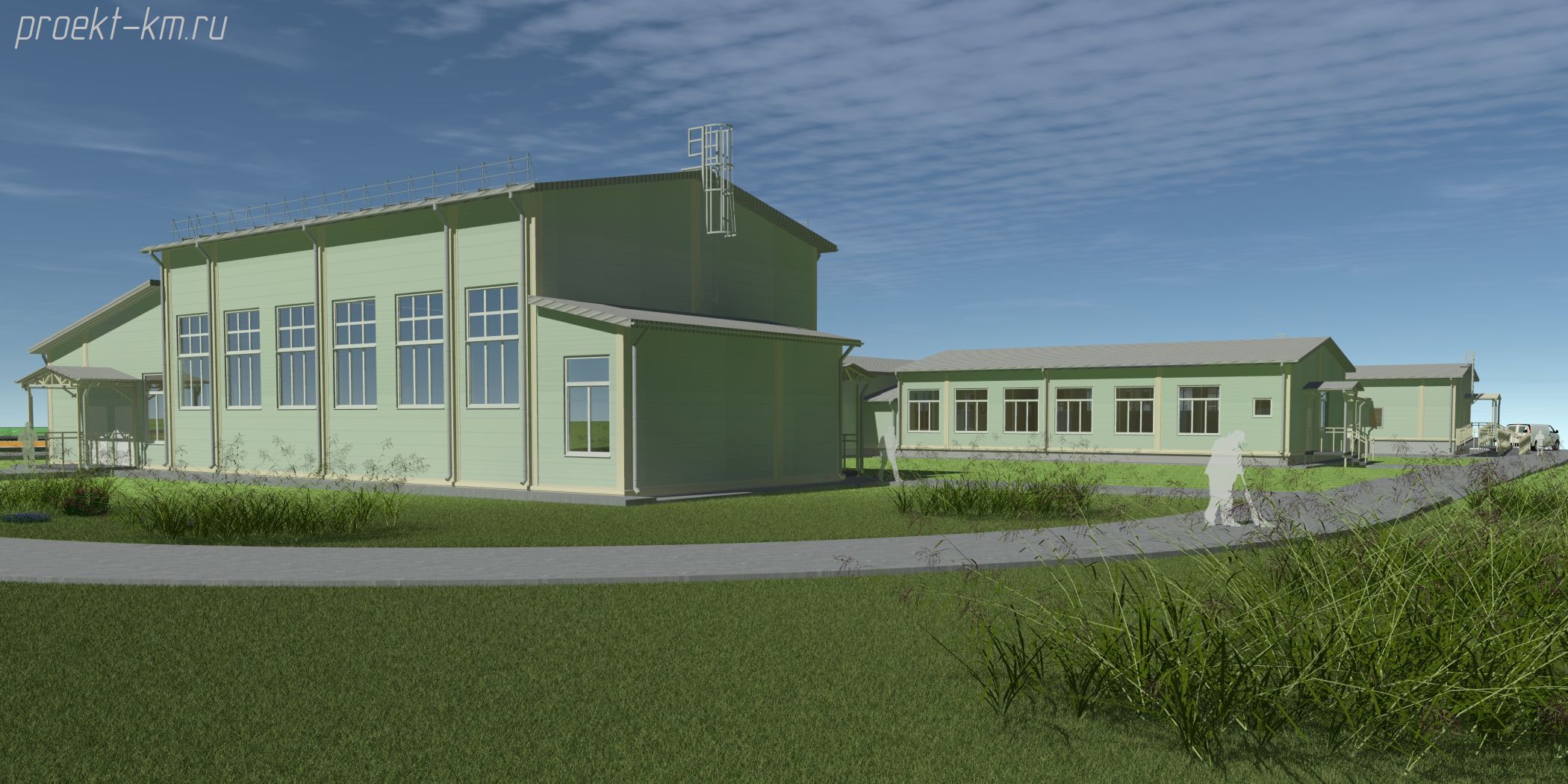

Нормами не требуется — однако сейчас уже по умалчиванию прикладывается визуализация объекта, на которой вполне удобно принимать цветовую политуру:
title="Архитектурный проект АР" data-pdf-id="3489"
data-pdf-index="1"
style="border:none;width:100%;max-width:100%;height:600px;"
scrolling="yes">
Исходные данные для разработки проекта
Перед началом разработки архитектурного раздела АР (эскизного проекта) необходим минимальный набор следующих данных:
- Геодезическая съёмка участка с нанесёнными границами участка строительства или понимание направления и величины уклонов,
- Функциональное назначение — (что там будет происходить), количество посетителей (жильцов),
- Конструктивная схема каркаса (что будет несущими элементами (будут колонны или стены), как будет осуществляться перекрытие помещений, из какого материала),
- Применяемые материалы ограждающий, покрытий, перекрытий,
- Представление о пространственной структуре здания (коридорного, анфиладного или зального типа).
Теперь после того, как представление об окружающем и внутреннем мире будущего строения собраны и систематизированы, можно приступать к проектированию. Тут может быть два подхода от плана к объёму (большинство зданий) и от объёма к плану (например гостиница «Парус», Сиднейский оперный театр, торговый центр «Пирамида» в Казани ets). Второй вариант, как вы уже поняли очень затратный, помещения подгоняются в нужный объём, остаётся огромное количество непонятных площадей странной формы.
Профессиональные качества
- Archicad — 3D моделирование.
- Опыт работы более 17лет проектирования всех основных назначений (промздания, сельхозназначения, жилые, общественные, коммерческие, административные).
- Знание всех соответствующих СП, СНиП, Рекомендаций, Пособий.
- Удаленная онлайн работа.

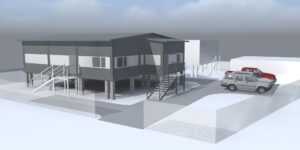

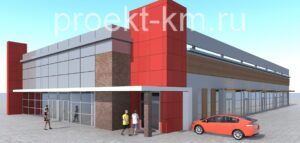

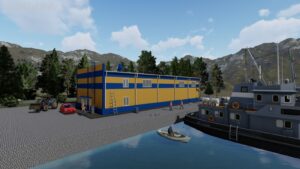

Примеры выполненных проектов:
