Расчет арочного ангара

Расчет металлоконструкций ангара

Данный расчет металлоконструкций ангара — разрабатывался удаленно — онлайн. Прошел внутреннюю экспертизу, тк здания оборонного назначения не проходят в специализированных конторах. Так что можно знакомиться с данным примером, для которого даны пояснения.

Конструктивные особенности этого быстровозводимого арочного ангара:

  • Большие габаритные размеры сооружения, а именно пролет — 50м, с высотой в коньке более 18,0м
  • Временное здание (рассчитано на 3 года) имеет арочный контур кровли
  • Шаг основных рам — 4,0м — принято чтобы разгрузить конструкции в пользу уменьшение габаритных размеров.

Этапы расчета металлоконструкций ангара

  1. Место строительство — определяет снеговой и ветровой районы. Условно в разных городах отличается снеговой покров и сила ветра.
  2. Построение расчетной модели:
    1. В нашем пространственная работа металлокаркаса — точная 3D схема металлокаркаса в осях .
    2. Определение типа конченого элемента. Решетка ферм, связи, фахверки и прогоны — шарнирное крепление. Пояса — неразрезной стержень до места стыковки между собой.
    3. Опора — шарнирное имеет 3 степени раскисления (одна реакция по вертикали и две по горизонтали)
    4. По нижнему поясу включены дополнительные распорки в местах его сжатия — раскрепленния из плоскости для устойчивости.
    5. Предварительное назначение профилей.
    6. Проверка правильности собранной модели (геометрическая неизменяемость).
  3. Приложение нагрузки на раму:
    1. 2 вида приложения снега на раму (симметричная и асимметричная) — прикладывают на прогоны покрытия.
    2. Ветер с продольной стороны и с торца (через фахверковые стойки) — статическая составляющая.
    3. Создание динамического воздействия на каркас от пульсационной составляющей ветра.
  4. Расчет рамы от комбинаций и сочетаний нагрузок.
  5. Задание условий работы каждой детали. Далее подбор сечений.
  6. Анализ каркаса. Смотрим какие элементы перегружены — меняем профиля или вводим дополнительные связи...
  7. Проверка жесткости — предельные деформации должны быть в допустимых пределах.
  8. Оформление отчета.
Андрей
Конструктор - Главный инженер - Директор!
Задать вопрос

Пример оформления отчета

Данный отчет расчета металлоконструкций ангара, разработанный онлайн, для экспертов имеет некоторые особенности:

  • Здесь я удалил табличные значения подбора сечений, потому что в нем для всех элементов металлокаркаса, а их много и занимает таблица под сотню страниц — он нужна чтобы узнать какие профиль принят в расчете.
  • Также ведомость опорных реакций на фундамент — есть картинка только одного сочетания вертикальной и распорных усилий.
  • Результаты получены в программном комплексе SCAD, в соответствии СП 16.13330

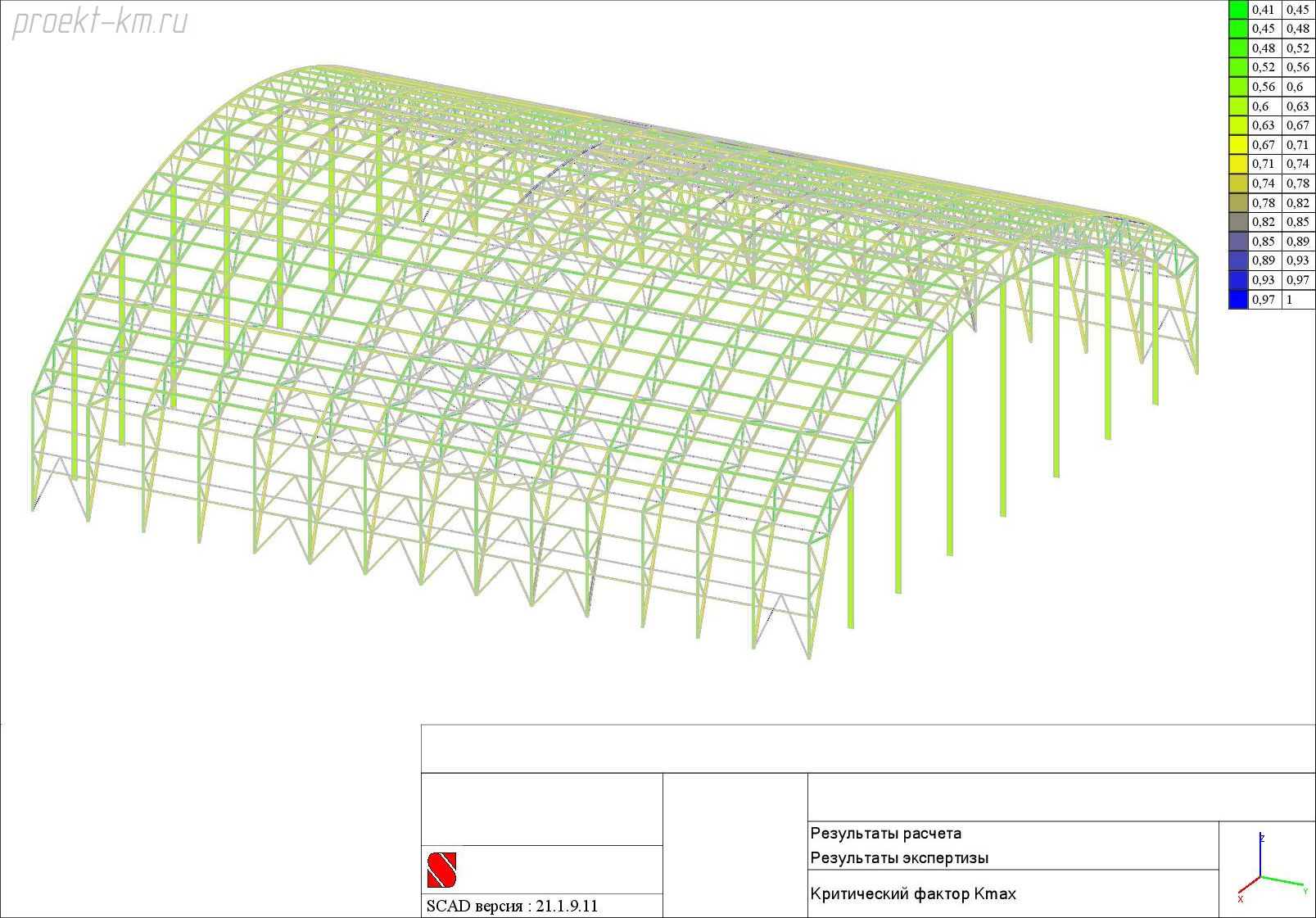

Расчет металлокаркаса арочного ангара

Особенности металлоконструкций каркаса ангара

  • С учётом пульсации давления ветра даёт существенные усилия в продольных «межколонных» связях! Чтобы разгрузить распорки — принято решение развивать количество их в нескольких шагах. Причем в кровле 2 ряда, а вот уже к основанию замечается рост их от 4 до 6 рядов.
  • Также динамики металлокаркаса при таких габаритах вызывает заметные дополнительные усилия в середине пролета в поясах ферм — увеличение почти в 2 раза (с 15т до 30т)!
  • Для арочных форм крыши согласно распределения давления по СП 20.13300 — имеется преимущественно отрицательное значение на крыши (поднимает наверх).
  • Рама распирает фундаменты с усилием до 15,0т.
  • Отдельный большой труд для определения снеговой нагрузки для каждого узла фермы. Это снег лежит условно «равномерно» по крыше и с учетом сноса с одной стороны и наплыва его на другую — треугольная форма приложения, во-первых. И, во-вторых, это меняющийся проекционный шаг (грузовая ширина) между прогонами. Здесь единственный выход — это графическое определение сосредоточенной силы на узел.

Пространственный расчет металлоконструкций ангара для арочных сооружений, а это ориентировочно пролетом до 24м и высотой до 12м выполнять смысла нет и можно обойтись плоской схемой, для прямостенных пролетом до 36м.
