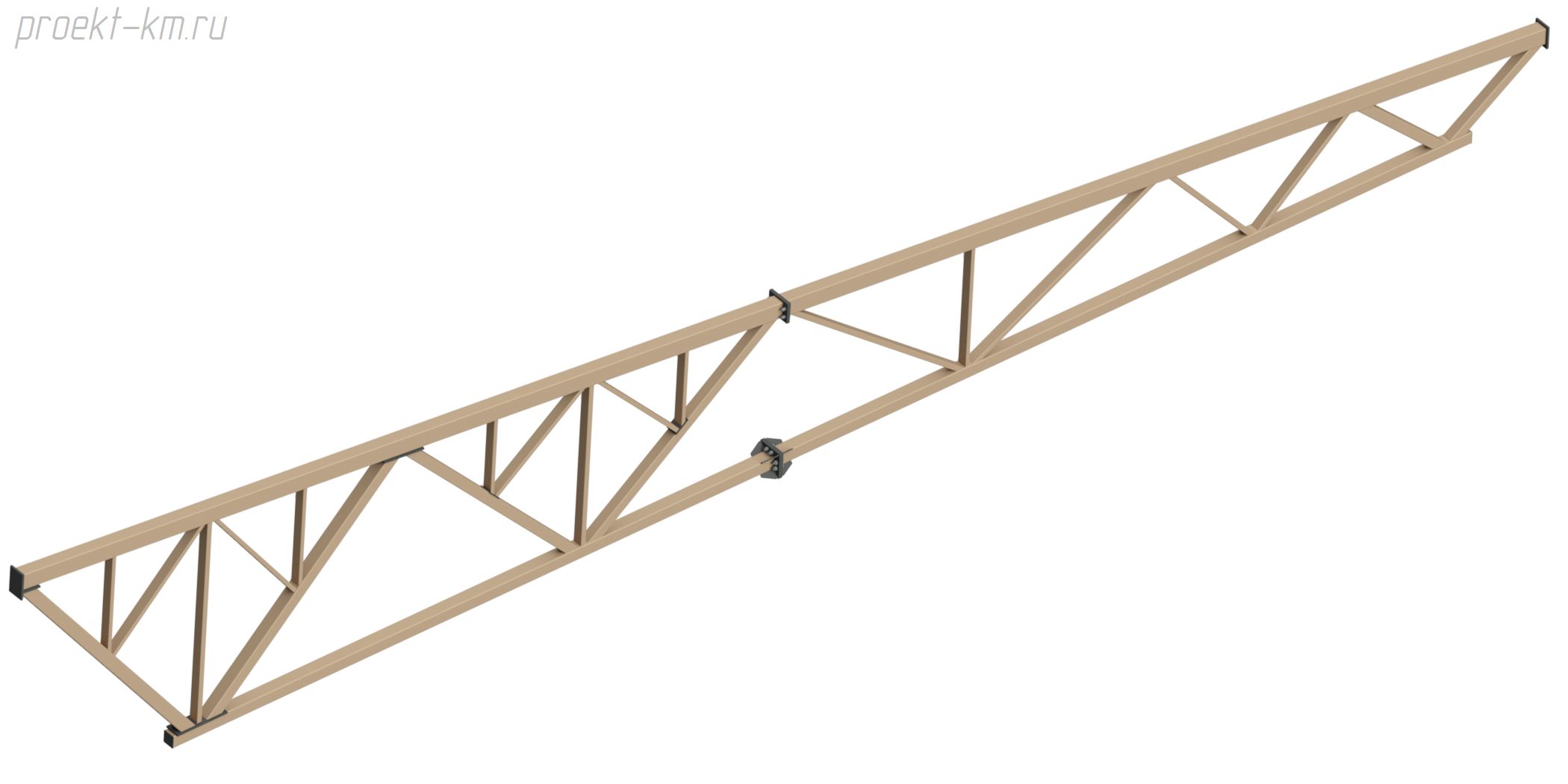

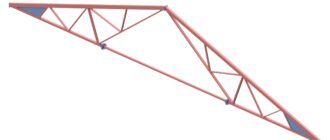

Описание шпренгельной фермы 16 м

Тут рассматриваю редкий вид конструкции покрытия — шпренгельная ферма. Применение которой сразу трудно определить — видимо она должна быть весьма высокая. Основная функция такой решетки участить шаг прогонов. Я же нашел применение лишь однажды когда работал ещё по найму и было это более 13 лет назад. Был пристрой с воспринимающим давление от снегового мешка (это когда существующий заметно выше нового). Итак рассмотрим здесь подробней этот тип стропильной металлоконструкции и её проектной и рабочей документации КМ и КМД.

Конструктивные рекомендации

• Уклон может быть абсолютно любой 0-20° и выше, определяется конструктивным, технологическим и требованиям заказчика. Пролёт ее тоже применяем любой. Высота в середине пролета — для эффективной ее работы — по началу принимается 1/10 общей ширины, далее можно в расчётах корректировать немного при необходимости.
• Количество отправочных марок зависит от длины, каждая из которых не должна превышать 12,5м (транспортные требования). Высота также рекомендуется держать не более 2,0м (по ширине кузова), в противном случае дорогая грузоперевозка (выход изготавливать на стройплощадке).
• Нижний пояс и крайние опорные раскосы — квадратное сечение, остальные профиля прямоугольные.
• При одинаковой ширине примыкающих элементов применяется промежуточная торцевая (фланцевая) пластина — которая дает возможность обварить детали по периметру.
• Пояса рекомендуется применять из высокопрочной стали С345, остальное из С245 из обычной стали С245. При применение в неотапливаемых условиях, или в северных районах минимум — С255.
• Минусом является сложность конструктива — из-за несимметричной снегового давления одна часть перегружена — нет симметрии. Следовательно необходимо большее количество типов профилей для создания экономического эффекта.
• Качество сварных швов немного лучше при использовании полуавтомата и сильно качественней при применении полного провара на всю толщину или с разделкой кромок.
• Оптимальный гнутосварное сечение, конструктивные требования можно посмотреть ферму Молодечно.

В нашем варианте — минусом является сложность конструктива — из-за несимметричной снеговой нагрузки одна часть перегружена — нет симметрии. Следовательно необходимо большее количество типов профилей для создания экономического эффекта

Расчет шпренгельной стропильной конструкции

1. Район постройки диктует давление от снега, а также возможное подвесное технологическое оборудование.
2. Согласование схемы с заказчиком:
   1. Определение уклона и общей высоты.
   2. Шаг прогонов диктует геометрию вида решетки.
   3. Вид ограждающих конституций — профнастил, сэдвич панель.
3. Построение расчетной схемы:
   1. Установка связей от перемещений.
   2. Задание условия работы - наружные пояса не разрезным стержень, внутренние с шарнирным опорой.
   3. Задание нагрузок (постоянные, длительные, кратковременные).
   4. Предварительное назначение сечений конструкций.
4. Предварительный расчет — подбор сечений, с последующей корректировкой.
5. Проверка жесткости — допустимый вертикальный прогиб от нормативных сочетании нагрузок.

Пример оформления отчета

Здесь учтены все этапы проектирования металлической стропильной конструкции, работа проделана в системе SCAD, Здесь я не выкладываю отчет, примеров хватает (они алогичные по содержанию и по принципу), посмотреть возможно здесь: двухскатная ферма! Лишь привожу фото сбора снеговых нагрузок которая определяется исключительно графическим способом. Были приняты самые неблагоприятные условия, этого когда перепад высоты 8,0м и кровля существующего здания имеет огромную площадь. При этом коэффициент перегруза у стены равен наибольшему значению — 4! Также учитывается обычное равномерное распределение сугробов на крове.

Андрей

Конструктор - Главный инженер - Директор!

Задать вопрос

Чертеж шпренгельной фермы

В этом примере оформления 2 листа:

1. Чертежи КМ — входит в состав проектной документации.
   1. указываются основные габаритные осевые размеры.
   2. обозначение типа профиля.
   3. продольные усилиях во всех элементах решетки.
   4. при необходимости выносятся узлы в увеличенном масштабе.
2. Чертежи КМД — служит для изготовления металлоконструкции.
   1. возможные размеры привязок деталей и осей.
   2. деталировка каждой детали — привязка отверстий, угол среза.
   3. спецификация деталей.
   4. необходимые поперечные разрезы узлов для сварщиков.
