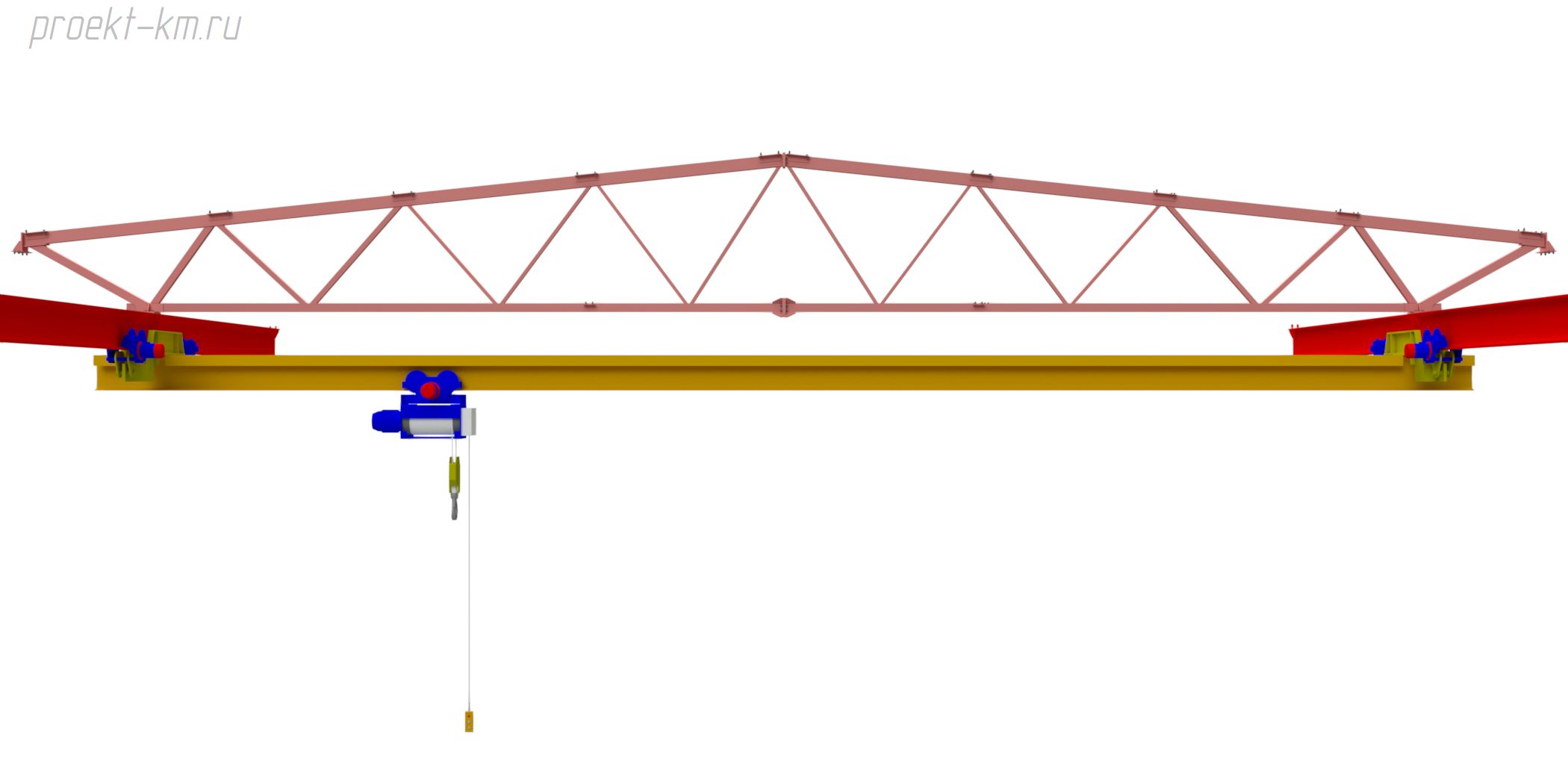

Ферма Молодечно с подвесным краном (18м)

Расчет фермы Молодечно с подвесной кран-балкой 5,0т и оформление проектных и рабочих чертежей, взято с проекта склада товаров. Отметим следующие рекомендации при конструировании :

• Применение с 2-мя подвесами — практически не нагружает стропильную металлоконструкцию — результат экономическая и конструктивный эффективность при пролете цеха до 18,0м! С 3-мя подвесами не желательно — потому что в этом случае нагрузка приходиться в середине пролета и вызывает максимальный изгиб изделия. Однако этот эффект может быть малозаметным при малой грузоподъемности оборудование в сочетании эксплуатации с повышенным снеговым покровом.
• Решетки имеет прямоугольный профиль — верхний пояс и решетка и квадратный для нижнего пояса и опорного раскоса.
• В расчет закладыать высококачественная сталь для поясов — С345, хоть он дороже, но выходит по цене ниже и легче стропильная конструкция
• При ширине выше 18,0м — назначаю 3 вида сечений решеток: два первых от края здания, затем 3 и 4 другой профиль и все остальные также.
• В случае с подвесным краном — опорная раскос имеет сечение как правило как у нижнего пояса. Для него необходимо предусмотреть усиление по сварке — дополнительные накладки или промежуточная торцевая пластина.
• Крайне отрицательное применение ЛСТК для такой формы

Крайние опорные раскосы имеют высокие значения растяжения за счет дополнительных усилий от кран-балки — приваривать с полным проваром, с последующей УЗИ контроля шва.

Высота фермы Молодечно в осях в зависимости от снегового района, для пролётов:

Расчет фермы Молодечно с талью

1. Место строительства определяет нагрузку от снега и ветра.
2. Согласование схемы с заказчиком:
   1. уклон кровли — ширина ската крыши менее 12,0м уклона 6°, если шире то 7°.
   2. В редких случаях может применяться другой.
3. Построение расчетной схемы в SCAD.
   1. Задание конечных элементов
   2. Установка связей
   3. Задание нагрузок на узлы от массы покрытия и снеговая.
   4. Воздействие от кран балки, в зависимости от грузоподъёмности
      1. Вертикальная составляющая сумма: массы тали и рамы, груза, массы путей
      2. Горизонтальная от торможения — 5% от суммы: массы тали и рамы, груза.
4. Предварительное назначение сечений конструкций.
5. Расчет — подбор сечений.
6. Проверка прогиба в середине пролета.

Пример оформления отчета

Здесь учтены все этапы проектирования металлической стропильной конструкции

Андрей

Конструктор - Главный инженер - Директор!

Задать вопрос

Чертежи фермы Молодечно с кран-балкой

В этом примере оформления 2 листа:

1. Чертежи КМ — входит в состав проектной документации.
   1. указываются основные габаритные размеры.
   2. наименование металлопроката.
   3. опорные и подвесные узлы
   4. усилиях в элементах решетки стропильной конструкции.
   5. общие указания по сварке
2. Чертежи КМД — служит для изготовления металлоконструкции.
   1. все возможные размеры привязок деталей.
   2. деталировка каждого хлыста и пластины.
   3. спецификация элементов.
   4. необходимые поперечные разрезы (узлы).
   5. возможно площадь покраски.
