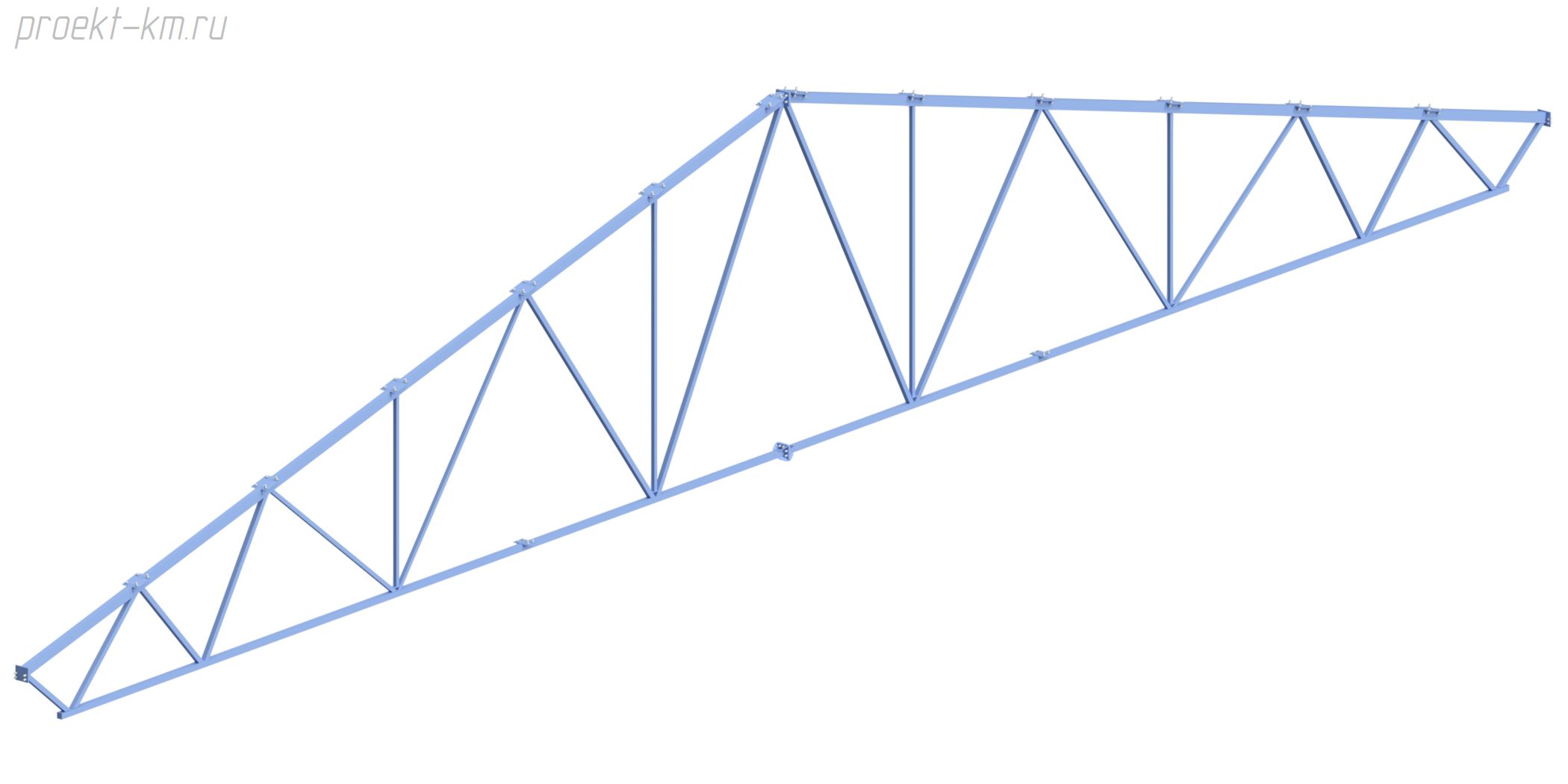

Проект двухскатной фермы 22м

Пример стропильной конструкции взять с проекта каркасно-тентовое сооружение. По нему же выполнил для статьи дополнительно расчет двухскатной фермы и оформил полностью чертежи КМ и КМД для ознакомления.  Отметим следующие рекомендации для подобных металлоконструкций:

• Такой вид имеет крутой склон в районе 10-15°, что меньше допустимой для треугольной фермы. Конструкция получается высокий и не рекомендую применять более 22м.
• Считается у Заказчиков, что подобный большой уклон крыши удерживает меньше снеговой нагрузки. Однако строительные нормы и правила говорят что только при скате более 30° идет снижения давления от снега. Применение для кровель из сэндвич панелей еще можно аргументировать чуть-чуть, так у них бывают частые протечки.
• Вертикальные стойки, необходимые для создания узлов опор прогонов, имеют минимальные усилия — требования к сварным швам минимальные
• Верхний пояс и решетка — прямоугольное; опорные раскосы и нижний пояс и квадратное сечение.
• Виду малого пролета возможно применение поясов из обычной стали С245. Основным критерием является примерно одинаковая толщина профтрубы. Если при стали С345, толщина стенки меньше опорного раскоса — применять обычную сталь!
• Минусом является большая длина коньковых раскосов — подбор сечения производится конструктивно по наименьшей гибкости. По это причине происходит его увлечение и ведет к утяжелению.
• Высота приопорной части в осях поясов можно принять минимальной 400мм!
• Качество сварных швов немного лучше при использовании полуавтомата

Два опорных раскоса имеют заметно высокие значения сжатия и растяжения. Это в свою очередь влияет на продавливание металлического профиля и повышенную концентрацию напряжений в сварном шве. Рекомендуется применять катет сварки с коэффициентом 1,2 от минимальной толщины страхуемых элементов.

Расчет двухскатной фермы

1. Место строительства определяет нагрузку от снега и ветра.
2. Согласование схемы с заказчиком:
   1. Определение клона кровли — до 15°.
   2. Шаг прогонов — для определения вида решетки.
   3. Вид ограждающих конституций — профнастил, сэндвич панель.
3. Построение расчетной схемы:
   1. Задание конечных элементов.
   2. Установка связей и шарниров
   3. Задание нагрузок на узлы от массы покрытия и снега.
4. Предварительное назначение сечений конструкций.
5. Расчет — подбор сечений.
6. Так как металлоконструкция высокая — смысла нет выполнять ее жесткость.

Пример оформления отчета

Здесь учтены все этапы проектирования металлической стропильной конструкции:

Расчет двухскатной фермы

Андрей

Конструктор - Главный инженер - Директор!

Задать вопрос

Чертеж двухскатной фермы

В этом примере оформления 2 листа:

1. Чертежи КМ — входит в состав проектной документации.
   1. указываются основные габаритные размеры осевых привязок.
   2. наименование сечения профиля.
   3. усилиях в элементах решетки, для проверки сварных швов.
2. Чертежи КМД — служит для изготовления металлоконструкции.
   1. все возможные размеры привязок деталей и осей.
   2. деталировка каждой детали.
   3. спецификация элементов.
   4. необходимые поперечные разрезы (узлы).

Узнать стоимость заказа документации

Цену можно прикинуть на калькуляторе ферм, или написать сообщение с запросом.
