Мостик через реку

Изначально была некая беседа похожая на консультацию. Всё же через некоторое время мне позвонили повторно с намерением работать со мной. Данный проект пешеходного моста длиной 30м через реку будет строиться в Московской области. А назначение его переправа людей, скота, а также велосипедистов и квадрациклов. Задача была лишь о разработке рабочих чертежей КМД, без фундамента. Ещё поинтересовался, кто может из знакомых выполнить изготовление металлоконструкций.

Структурный пешеходный мост

Чертежи для изготовления эстакады для квадрациклов

Для проектирования познакомился впервые для СП мосты и трубы, где искал нагрузку на подобные конструкции. Интересно отметить что для толпы людей она соответствует 5 кПа. Такой информации нет в строительных нормативных СП 20.13330. Плюс ко всему для учёта давления от легкого транспорта имеется аналогичное давление. В общем на этом и остановился. Следующей загружение  гололёдное, так как сооружение находиться на открытой местности. Она сама по себе незначительная для статической нагрузку, а вот для определения масс пульсации она уже весомей. Ну и последняя составляющая — это ветровое давление с учётом возникновения динамической составляющей.

При конструировании пришлось попробовать несколько видов решёток несущих ферм, и удивительно остановился на том, который предложил интуитивно Заказчик. Так как это мой новый подобный проект металлического пешеходного моста, то здесь пришлось посидеть. Ведь опыта нет и пришлось обдумывать основные принципы работы сооружения. А именно вопрос стоял обеспечить устойчивую герметическую форму. Для этого подглядел в интернете на фото существующих строений. Далее остановился на жёстких контурных балок, которые привариваются на монтаже, так как на болтах просто не получается.

Ещё один момент, который учёл это линейная деформация от перепада температур, которая оказалось около 30мм. Для компенсации данного явления предусмотрел одну опору шарнирной, а именно на круглых свободных валах. Фундаменты я не проектирую им, всё же в письме отписался как нужно устроить примерно закладные детали

Документация КМД для изготовления и монтажа металлоконструкций

Ну и напоследок, тут пообщался с коллегой и она тут вспоминали где-то в сети видела видеоролик, в которым упало подобное сооружение. Хотя с оглаской, что там была полная халтура, которая визуально просматривалась. Пишу к тому, что сам все свои проекты выполнял исключительно самостоятельно без примеров, и это проект пешеходного моста из стали через реку также. Есть общее понимание работы металлоконструкций (полученные в университете), нагрузок на них и узлов и уже можно воплощать подобные объекты.

Возможно проектирование подобных сооружений длиной до 60м1

Ферменный мостик через реку пролетом 21,0м

Область применения размаха его ориентировочно до 24м!

• Данный мостик через реку имеет начало свое строительство летом 2023г в районе города Владикавказ. Строительство в сейсмической зоне 9 баллов в туристической зоне — назначение переправа
• Конструкция представляет собой 2 вертикальные фермы и горизонтальную — основание. Самое интересное что вертикальные устойчивы за счёт стоек, которые жестко сопряжены с основными горизонтальными балками, образующие вместе корыто. Расчетная длина их равна трехкратной геометрической физической величине.  Отмечу — если эти стойки потеряют устойчивость — конструкция сложиться — они самые ответственные в данном сооружении. Поручень имеет завышенное сечение, потому что он учитывает выхода из работы одной жесткой стойки, те коэффициент её расч. длины — 2.
• Для опирания настила, предусмотрены сборные решетчатые панели, которые опираются на дополнительную обрешетку.
• Крестовая решетка принята исходя из тех задания, хотя достаточны лишь раскосы. Однако с этим я согласился безусловно запаса ради — и на самом деле выглядит эстетичней.

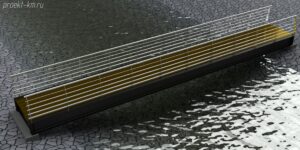

Балочный пешеходный мост

Не устаю повторять — радуюсь, когда звонят из отдаленных регионов, ко мне за моими услугами. В этом случае Кыргызстан! Зона сейсмичности 12м — это ни о чем, в СП рекомендуют проверять, если пролет более 20м, все что меньше не чувствует. Горизонтальную же динамику мы глушим системой связей по верхнему поясу двутавра. Работа были прямо таки не очень — Заказчик менял 3 раза данные по длине и ширине сооружения. Дабы работа несложная — корректировки делаются быстро. Мы видим на фото изображения металлоконструкция надежная и у меня была идея даже уменьшить сечение балок — за счет изменения профиля с «Б» на «Ш», да это будет тяжелее но эстетичной на мой взгляд. А вот у Заказчика руки чесались увеличить в 1,5 раза высоту балок, для надежности. Всё же его убедил остаться на первоначальном варианте. Это самая простая конструкция, здесь справиться и начинающий способный проектировщик. Для укладки просечено-вытяжной стали ПВ506 подбираем шаг опорных прогонов и подбираем сечение их. Зона применения длиной до 18м условно.
