Данный производственный ангар возводится в М.О. г.о. Люберцы, по ул. Котельническая. Изначально уже имелся проект КР на конструкции, однако подрядная организация решила оптимизировать решения из-за следующих причин: Во-первых, сама документация была достаточна сырая, к примеру не было просто решений подпорных стен; Во-вторых, увеличилась грузоподъёмность крана до 10,0т.

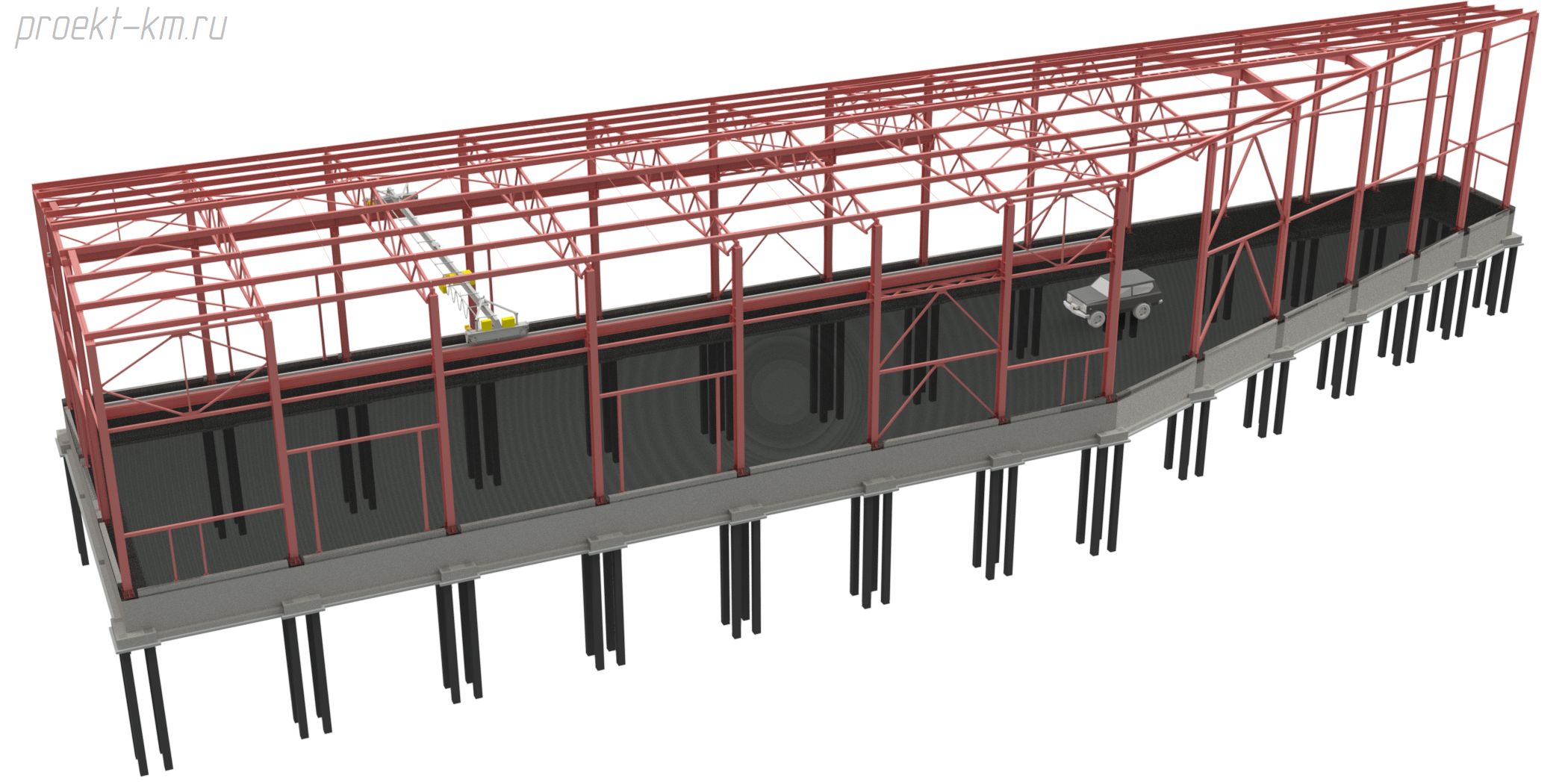

Проектирование производственного ангара
- Наличие кран-балки, грузоподъемностью 10,0. Заметная нагрузка, которая перегрузила раму по жесткости и пришлось добавить продольные горизонтальные связи, чтобы передать нагрузку на соседние колонны.
- В отсеке, где нет кран-балки, — усилия заметно выше — однако давление ветровое одинаковое. У колонн есть особенность иметь минимальный габарит при определенной высоте. В нашем случае чтобы получить экономию принял сечение одинаковой ширины, но другого вида двутавра.
- Трапециевидная форма в плане — ограничения участка. Такая деталь заметно усложняет работы на всех этапах — расчеты, моделирование, объем чертежей. Мы видим фермы замещаются двутавровыми балками.
- Разный шаг (6,0 5,4 5,3 4,6 4,5м) колонн — для подгонки к общему габаритному размеру здания. Нестандартная ширина производственного ангара — габаритная ширина 17,7м. В такие условия не помещается кран-балка с размерами по ГОСТ — и необходимость заказывать индивидуального изготовления.
- Угол покрытия скошен и потребовалось время обдумать расстановку и крепления прогонов. Также пришлось добавить дополнительные уголки по всей высоте колонн — для возможности крепления сэндвич панелей.
- Уровень пола над уровнем земли 1,5м. Вот не знаю для чего это сделано 1,5тыс кубов песка насыпать и уплотнять для этого!? Для восприятия распора грунта — предусмотрены подпорные стены с анкеровкой их в плиту пола. Это в разы уменьшает армирование, а также объём бетона, особенно при высокой нагрузки на пол 2,5т/м2.
- 3,5м техногенного поверхностного слоя земли, на котором нельзя строиться — поэтому предусмотрены свайные фундаменты, которые опираются на сильные песчаные грунты, и сваи в 6,0м с хорошим запасом держат металлокаркас.
Чертежи металлических и железобетонных конструкций
На данный объект разрабатывались разделы КМ КЖ. Ввиду того что деталировочный альбом КМД занимает более 200 страниц тут выкладывать смысла не вижу — пример оформления можно посмотреть: склад из металлоконструкций. Приводимая Документация производственного ангар имеет полный объем, кроме информации по профилям.
Чертежи конструкций промздания
