Здание с технологической линией производства

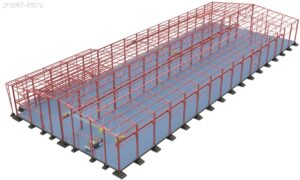

Промышленный объект

Можно сказать уже тесно сотрудничаем с проектной контрой в Московской области и это не первый промышленный объект который мы разрабатываем, один из примеров: проект склада. На этапе май 2024 — проходит экспертизу. Однако ещё в апреле пройдена предварительная экспертиза нашей конструктивной части (фундаменты с металлокаркасам) Это было сделано для ускоренного начала строительно-монтажных работ.

Самое интересное для меня — это второй объект который я делаю в новой программе по технологии BIM, которая может охватывать гиганские сложные быстровозводимые здания из металлоконструкций. Основную свою длительную деятельность разрабатывал строения до 1500м2 — но теперь замечается в России рост строительства и необходимо идти в ногу со временем

Особенности проектирования производственного здания

  • Наличие части локальной подстропильной системы покрытия. В торце здания есть место где внутренние колонны расположены с шагом 12,0м, вместо 6,0м. Эта маленькая деталь заметно увеличивает трудоемкость. Ведь расчетов и конструкций можно сказать в двое больше становиться.
  • Промышленный объект — имеет грузоподъемное оборудование в двух пролетах. Протяженность крановых путей имеет не на всю длину и разные в пролётах. Это добавляет дополнительную расчетную схему: те есть рама где две кран-балки и одна. Интересно, что вместо рельса Заказчик предложил применить квадратный литой профиль!
  • Имеется также консольная таль, которая крепится на основную колонну. Для усиления колонны, на которую крепится, предусмотрено составное сечение — привариваются дополнительно 4 уголка на полки двутавра.
  • Имеется локальное между этажное перекрытие, которое в свою очередь выходит за границу основного контура быстровозводимого строения
  • Из-за технологической особенности производственных процессов — появлялась необходимость смещать и добавлять дополнительные фахверковые стойки, для установки ворот напротив технологических линий.
  • Предусмотрены дополнительные несущее конструкции для витражей, стойки для перегородки, а также архитектурная декоративной входной группы.

Предусмотрены во-первых отдельно-стоящие фундаменты под несущие вертикальные конструкции. Во-вторых плита пола. В-третьих балки фундаментные, которые выше отметки нуля, для ровной привязки сэндвич панелей к основанию, которые архитектор привязал от верхней отметки парапета строения

Рабочая документация

По традиции для ознакомления наших возможностей проектирования отображаю чертежи на данный промышленный объект. Естественно содержат ограниченную показательную информацию

Характеристика Значение
Общая площадь 3680м2
Масса металла 172,7т
Удельный расход 46,9кг/м2
Объём бетона В20/В7,5 691/317м3
Расход арматуры 35,3т
