Сейчас лето 2025. Дело было в сентябре 2024 — позвонил мне Заказчик с Московский области — предложил мне выполнить ему необычный проект металлоконструкций для изготовления игрушек. Приложил пример уже построенного (по памяти) производственной площади, где основными элементами являлись хитрые перфорированные гнутые профиля. Я отказал ему, пояснив, что в типовые, серийные, решения нужно вникать и это долго, пусть делаю специалисты соответствующего профиля. Но нет настойчивый и очень хорошо меня упрашивал принять в работу. Общались точно более 20минут. Далее я начал вникать в его эскиз — и что-то я ему забраковал, найдя определенные минусы. Есть где-то в Москве ребята, которые наладили типовые сборно-разборные модульный конструкции. Предприниматели понимали интуитивно свои недоработки не знали, что с этим делать, чтобы убрать риски — закладывают утяжеленные сечения. Я ему объяснил, что можно вполне качественно выполнить из наших профилей и это будет надежней и дешевле.
Проектирование производственной площади
Приведу некоторые особенности этого сооружения
- На колоннах имеются консоли, которые могут передвигаться по высоте в любое место. Для этого предусмотрел по всей длине стойки монтажные отверстия.
- Консоли служат в качестве стеллажей, на которые складируются внутри производственной площади материалы, заготовок... Снаружи необходимы для складирования готовой продукции
- Металлокаркас устанавливается на плиту, а это ведет к связевой схеме каркаса, те по четырем сторонам здания и кровле имеются диски жесткости
- Технологические шаг колонн почему-то принят два с половиной метра — это минус для прогонов, при нарезке которых остаются обрезки.
- Применяются треугольные стропильные конструкции с небольшим уклоном, для усиления опоры предусмотрены дополнительные детали.
- В зоне наружных консольных этажей — предусмотрено технологический козырек который собирает воду к зданию, а там по ливневке.
Для этого проекта выложил отдельно расчет треугольной фермы.
Строительные чертежи

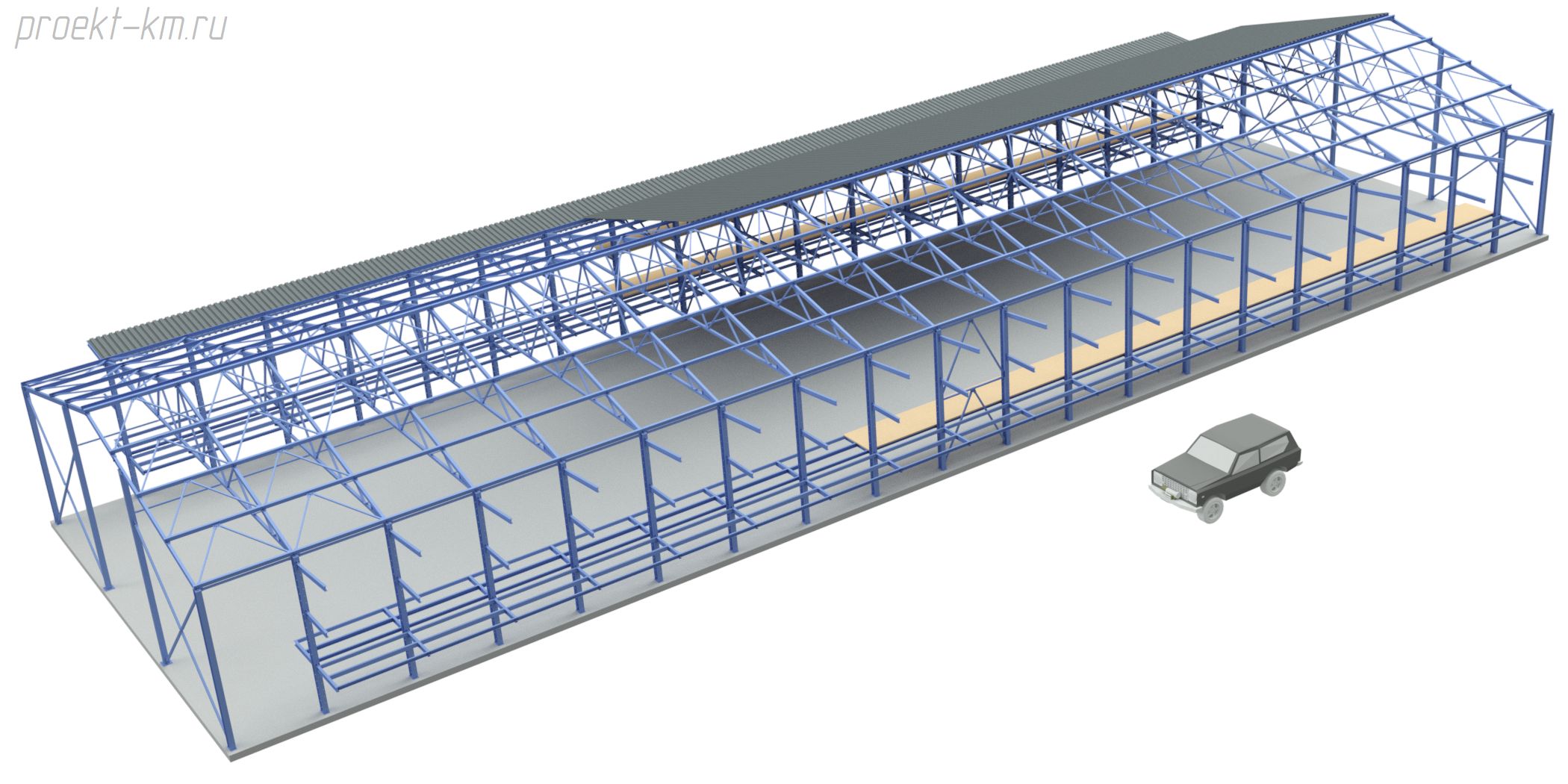

Тут деталировочные чертежи, на оформления оставалось часа 3 — немного, потому что модель полностью собрана! Необычный металлокаркас:
Проект производственной площадиИстория сотрудничества
Мне понадобилось время, чтобы изучить идею каркаса этой производственной площади. Прислал мне схемы, нарисованные им карандашом, я прошелся вопросами по ним — и приступил к Заказу. К сожалению в переписке Телеграмм, не сохранились файлы не понятно по какой причине. Я делаю расчеты собираю модель, выпускаю монтажные чертежи — высылаю Ему, и тут начались его претензии:
«Почему вы сделали ферм через 2,5м, должны были 5,0м»
Я: «У вас в исходных данных такая схема нарисована!»
З: смотрит — говорит: «Шаг 2,5м это для колонн, а фермы должны с пятью метрами расставить!».
Я: «Ну смотрите! у вас поставлены размеры я смотрел на ваши эскизы!»
З: Молчание, смотрит то, что выслал «Да, верно, но имелось ввиду другое!»
Я: «А зачем колонны делать фальш-колонны, на которые ничего не опирается?»
З: "Это нужно чтобы на них установить консоли для стеллажей! «но имелось ввиду что фермы реже — у меня сварщики запросят высокую стоимость услуг, чем меньше сварки, тем дешевле — Переделать проект!»
Я: «Здесь меняется половина конструктивной схемы: появятся дополнительно подстропильные тяжелые балки, для которых добавить связи для устойчивости. Ферм станет меньше, но будут почти в 2 раза тяжелее, потому что нагрузка станет в двое выше. Масса прогонов увеличиваться тоже раза в два. У вас увеличиться металлоёмкость процентов более чем на 15% (около 3,0т- 300тыс.руб), вы просто эту сумму заплатите сварщикам, и вы не потеряете своих денег»
З: «Давайте меняйте каркас!»
Я: «Я отказываюсь менять без доплаты, моей вины здесь нет»
З: Тогда верните мне 25тр аванс.
Я: Я не верну — я сделал проект вашей производственной площади, потратив время, свою по вашим требованиям!
Я не дожидаясь решения суда перевел ему деньги с компенсацией, просто карта Отцовская, ему 84года, чтобы батя не переживал лишний раз.
Пример трехэтажного производственной площади
Примерно в тоже время пришел заказ на разработку рабочей документации КМД и КЖ фабричного здания. Главная особенность это место строительства Мадагаскар! В этом случае аналогично сильно и настойчиво упрашивал — слабость когда просят о помощи. Согласился лишь потому что это строиться на острове, где хозяева китайцы! Опишу конструктивные сложности:
- Зона сейсмики, причем немалая! Не вникая в подробности принял связевую систему каркаса — а это значит все горизонтальные сейсмолог-нагрузки воспринимают распорки. В нашем случае это распорки Л-образной формы по четырем сторонам, которые обрезают вертикально ядро жесткости. В уровне перекрестия свои похожие элементы, образующие диска жестокости на каждом этаже. В общем сложности получаем жесткую коробку каркаса.
- Фабричное здание имеет 3 этажа, которые нерегулярные по высоте — общий пирамидальное строение. На каждом этаже свой цикл производства.
- Наружная лестница — всегда имеет много в себе деталей и забирает много времени.
- Заказ на документацию был с учетом армирования фундаментной плиты. Расчет был производен на упругом основании. Под одной из угловых колонн, было слабое место продавливания и во избежание этого эффекта был выпущена плита за контур каркаса.
Тоже возник конфликт здесь — но в суд не подал. А разногласия возникли — Заказчик просил оформить по договору работу, но в этом случае цена в 2 раза выше у меня — а он настойчиво просил этого, за туже цену. Также угрожал и требовал вернуть деньги за работу! Я ему выдал чертежи КМД, фундаменты по памяти не пересылал ему — и больше трубку не брал. Цена вопроса тоже где-то 50тр, плюс немного за армирование +20. Вот так хотят манипуляциями за 70тр — купить проект с лицензией производственной площади, повесить на меня ответственность 50-75лет. Я не против — доплати и все будет по договору!
А я обрел интересный опыт сотрудничества со оскольской гнилью. В будущем я уже отказывался от выполнения услуг, тем кто обильно, настойчиво, упрашивает взять их проект.
Ну вот Деятель обратился в суд. В первом случае, в исковом заявлении написал «Прошу вернуть ошибочно переведенные денежные средства + компенсация». Да ни слова об афферентных договорных обязательствах!
Работая с 2008г — у меня всего 3 конфликта, два из которых произошли в 2024, год был один из самых тяжелых в моей жизни, произошли ужасные случаи, еще эти надоедают своими капризами.
Год спустя пришла повестка в суд, я вспомнил про эти проекты и решил написать, как мне кажется интересную необычную статью. Такие люди, к счастью, встречаются очень редко!
