Металлоконструкции с фундаментом двухэтажного магазина

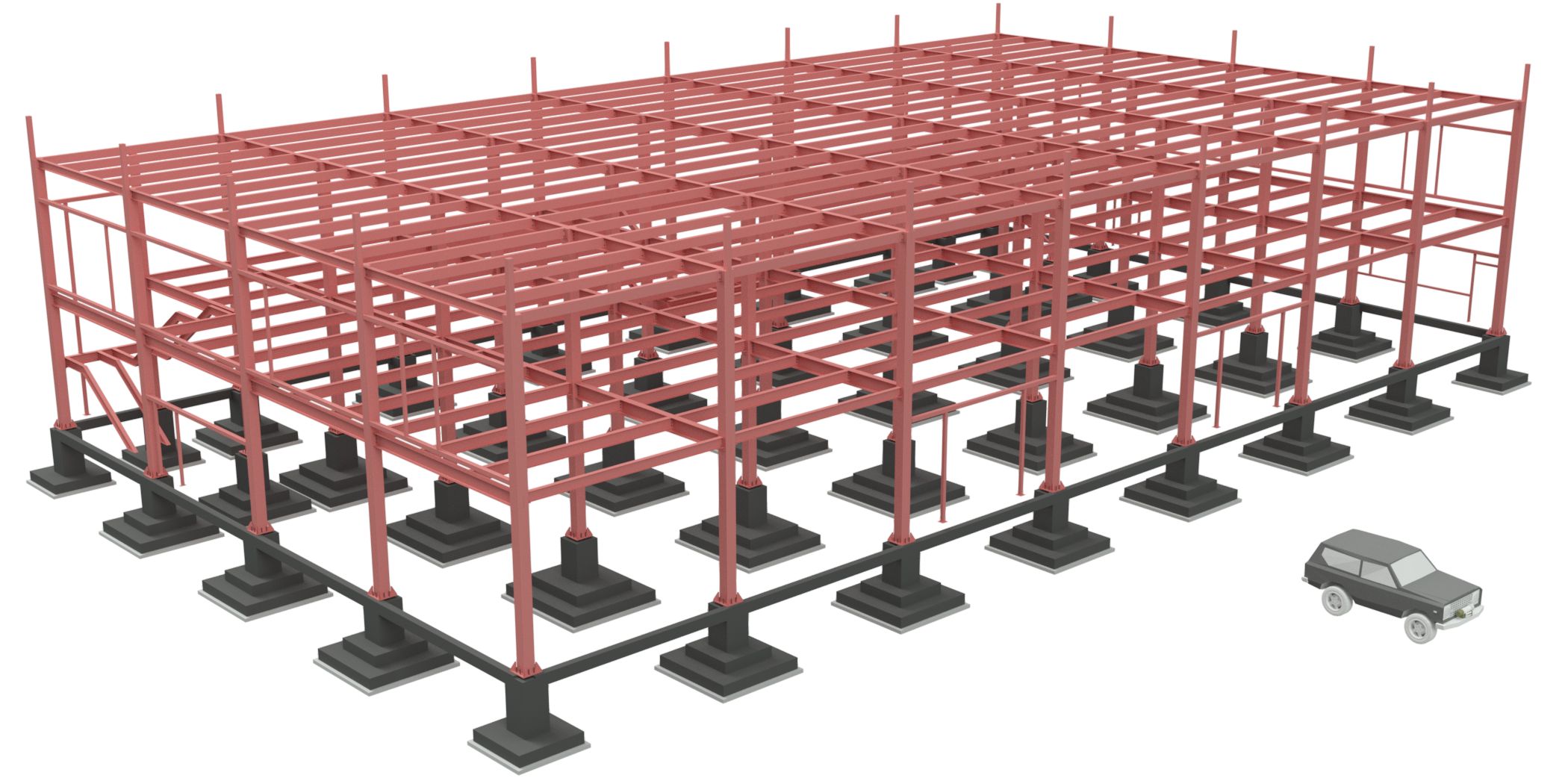

Рассмотрим здесь металлический каркас быстровозводимого здания с фундаментом. Данный проект конструкций магазина разрабатывался для города Губкинский — в Ямало-Ненецком автономном округе России. Начало проектирования 2025 и это время для многих неоднозначный — у кого-то пропадают заказы, кто-то остается на плаву. Для этого заказчика я уже выполнял ранее несколько объектов, до этого производственное здание мастерской.

Проектирования конструкций магазина

Для обычной архитектуры -  применяются металлоконструкции потому, что это заметно ниже по цени и быстрее в строительстве. Однако когда сложная геометрия плана этажа, а именно наличие по всему периметру эркеров, балконов, скосы и закругления выступающие за границы строения — проще делать в железобетонном исполнении.

• Начну с грунтов — основание рыхлый водонасыщенный пылеватый песок. Редкое явление в моей практике, особенностью которого является несущая способность сравнимой с болотистыми местами. Если проще — фундамент в него врезается, зарывается, и для предотвращения этого необходимы развитая подошва опирания. Геология сложная, неоднородная — хаотичная смесь хорошего грунта со слабым. В этом случае применяем характеристики самых слабых из них.
• Далее мы видим — это двухэтажное строение простой формы. Нет наружной лестницы главное, за счет наличия трех внутренних. Средняя которая имеет габариты выходящие за нормальные, те лестничная клетка с размерами более 6,0м. Высота этажа высокоя 4150м, для этого применяются сборные ж.б. лестничные ступени с соотношением 1/1,5м.
• Строение ошивается сэндвич панелями, однако по верх них дополнительно композитными материалами для эстетической выразительности. По периметру имеется парапет — что дает дополнительную архитектурную выразительность и прибавляет площади для крепления баннеров.
• Расчетная схема колонн каркаса быстровозводимого объекта — свободно-стоящая стойка, работающая в обоих направлениях самодостаточно. Те отсутствуют связи межколонные, это хорошо для торговых коплексов, что обеспечивает абсолютно-свободную планировку. Для этого применяется квадратные профильные трубы развитого сечения.
• И главная особенность — это проект проходит экспертизу, связано с тем, что общая площадь более 2000м²! Следовательно необходимы оформить пояснительную расчетную записку, с обоснованием инженерных решений.

Строительная документация

Задача поставлена передо мной — разработать следующие стадии:

• Раздел КМ — проектные чертежи металлоконструкций каркаса быстровозводимого здания.
• Раздел КЖ — армирование фундаментов, основание плиты пола и цокольных балок.

Ниже привожу пример оформления документации, естественно за вычетом информации о применяемых сечений профилей и диаметрах арматуры, чтобы сохранить авторские права. Однако здесь отображены все конструктивные решения — можно ознакомится, сделать вывод по профессиональных качествах и сделать вывод о заказе проекта!

Технико-экономические показатели
