Раздел проекта КР

Конструктивные решения (раздел КР) — ключевой раздел проектной документации по Постановлению Правительства РФ № 87, который определяет надёжность, устойчивость и долговечность сооружения. Он включает детальную проработку несущих конструкций, выбор материалов, узлов сопряжения, расчёты нагрузок и другие работы, обеспечивающие безопасность и функциональность объекта. кроме этого содержит условия эксплуатации здания и меры защиты от коррозии. Конструктивная часть проекта координируется со смежными разделами — архитектурным и инженерным.

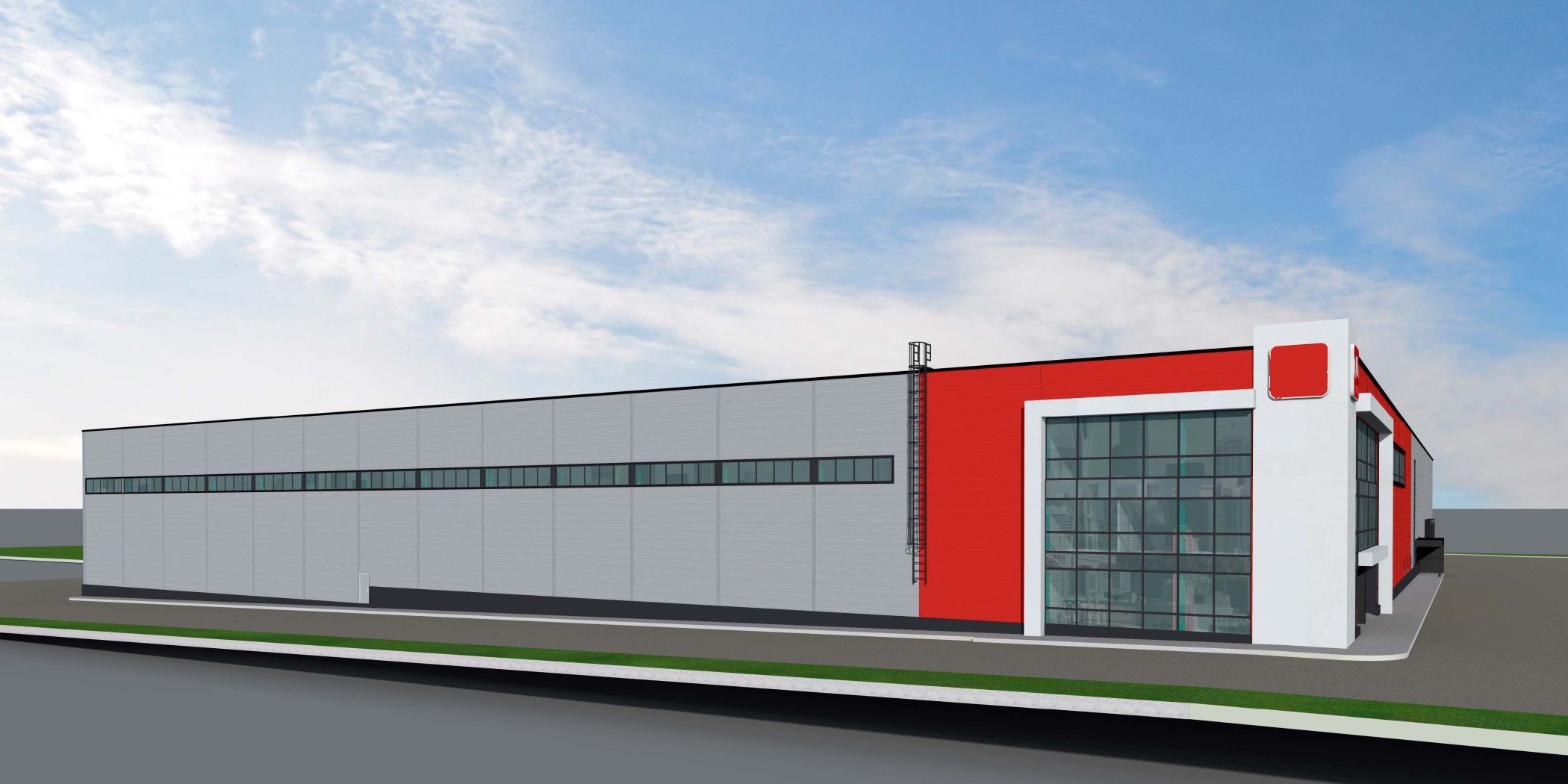

Разработка раздела КР проекта здания

Основные задачи

• анализ архитектуры сооружения и технического задания, определение нагрузок и воздействий;
• выполнение статических, динамических расчётов несущей способности металлического или железобетонного каркаса, стен, фундаментов, отдельных элементов на прочность, устойчивость и жесткость;
• разработка чертежей железобетонных, металлических, деревянных и каменных конструкций;
• подготовка спецификаций стали, ведомости элементов, бетона арматуры;
• разработка узлов сопряжений элементов и сборочных деталей.

Цель проектирования

Это создание функциональных, безопасных, эстетичных и экономичных решений, которые учитывают требования заказчика и соответствуют действующим строительным нормам и правилам, соответствие объекта нормативам и возможность получения положительного заключения экспертизы.

Разработка раздела КР обязательна для всех объектов капитального строительства: жилых, общественных, промышленных зданий, инженерных сооружений (мосты, эстакады, резервуары). Даже при капитальном ремонте или техническом перевооружении требуется оценка состояния деталей строения и разработка идей по их усилению.

Этапы разработки раздела КР

1. Сбор и анализ исходных данных. Изучаются архитектурно-планировочные данные, результаты инженерных изысканий (геологические, топографические, климатические), технические условия, нормативные рекомендации.
2. Выбор конструктивной схемы здания и расположения несущих элементов каркаса.
3. Построение расчётной модели и расчет всего комплекса на прочность, устойчивость, жесткость всего комплекса или отдельных элементов, оценка общей надежности.
4. Разработка проектной документации. Оформляются текстовая и графическая части в соответствии с действующими нормативами.
5. Согласование. Может потребоваться получение заключения в органах строительной экспертизы о соответствии требованиям нормативно-технических документов:
   1. Постановление Правительства РФ №87 от 16 февраля 2008 года — определяет состав разделов проектной документации, включая раздел 4 «Конструктивные решения».
   2. ГОСТ 21.501-2018 — устанавливает состав и правила оформления рабочей документации архитектурных и конструктивных решений.
   3. Своды правил (СП), СНиП, СТО, Рекомендации — регулируют проектирование бетонных, железобетонных, металлических и других конструкций.

Неполные исходные данные приводит к затяжным пересогласованиям на стадии проекта и удорожанию!

Состав раздела КР

Текстовая часть:

• сведения о топографических, инженерно-геологических, гидрогеологических, метеорологических и климатических условиях земельного участка;
• данные о прочностных и деформационных характеристиках грунта в основании объекта;
• информацию о подземных водах (уровень, химический состав, агрессивность по отношению к материалам);
• описание и обоснование принятых схему каркаса (конструкций), включая пространственные схемы, принятые при расчётах;
• описание принятых инженерных идей, обеспечивающих прочность, устойчивость и пространственную неизменяемость сооружения и его элементов;
• описание принятых тепло- и звукоизоляции, гидроизоляции, вентиляции;
• характеристики полов, кровли, перегородок и обоснование выбранной отделки;
• меры по защите частей здания от агрессивных сред, коррозии, огнезащите.

Графическая часть:

• геологические разрезы с расположением выбранного типа фундамента. Это графическое изображение вертикального сечения участка местности, которое включает данные о геологическом строении грунта, расположении и характеристиках фундамента проектируемого объекта строительства. Такой разрез используется для обоснования типа фундамента, расчёта его несущей способности, оценки рисков подтопления и разработки мер по укреплению основания;
• поэтажные планы с размерами и экспликацией помещений;
• чертежи характерных разрезов сооружения;
• схемы конструктивных узлов и фрагментов здания;
• схемы размещения вертикальных несущих конструкций, связей, диафрагм, фахверка и других элементов каркаса;
• планы перекрытий, покрытий, кровли;
• план и сечения фундаментов;
• ведомости сечений и расхода материалов.

Пример оформления
