Высокой складской объект на плитном фундаменте 36кг/м.кв

Большой склад

Этот большой склад на момент начала 2022 уже строиться в Ногинском районе, Московской области. Некий Заказчик имея опыт строительства своими руками на своей территории интуитивно всё таки решил отдать это дело специалистам. Даже мне с моим опытом некоторые моменты оказались непредсказуемыми. Ведь обычно я некой точность попадаю на предварительные сечения профилей. В общем мы с Ним хорошо сотрудничали, выполнив ему несколько сооружений подряд

Особенности проектирования

Типы больших складов ↓
Классические напольного хранения
  • Товары хранятся на полу или на низких стеллажах.
  • Применяются для продукции с крупными габаритами или высокой оборачиваемостью.
С многоярусными стеллажами
  • Используются стеллажные системы для увеличения объема хранения.
  • Подходят для товаров средней и мелкой размерности.
Склад-холодильник
  • Предназначен для хранения товаров при определенной температуре (замороженные и охлажденные продукты).
Основные этапы проектирования большого склада ↓
Сбор исходных данных
  • Анализ потребностей: Определение характеристик товаров, объемов хранения, особенностей логистики.
  • Исследование участка: Грунт, климатические условия, доступность коммуникаций.
  • Учет нормативных требований: Пожарная безопасность, санитарные нормы, экологические стандарты.
Разработка концепции склада
  • Планировка зон: Хранение, погрузка/разгрузка, офисы, вспомогательные помещения.
  • Транспортные маршруты: Внутренние пути для техники (погрузчики, штабелеры) и внешние подъезды.
  • Высота склада: Для оптимального использования площади (например, для стеллажных систем).
  • Административно-бытовой корпус для персонала
Детальное проектирование здания и конструкций
  • Фундамент: Расчет нагрузок от оборудования, стеллажей, техники.
  • Каркас здания: Металлоконструкции (ЛМК или ЛСТК) обеспечивают прочность и быстро возводятся.
  • Полы: Прочные, ровные, выдерживающие большие нагрузки.
  • Теплоизоляция и вентиляция: Для защиты товаров и комфортных условий работы персонала.
Проектирование инженерных систем
  • Электроснабжение: Расчет мощности для работы оборудования, освещения и автоматизированных систем.
  • Освещение: Энергоэффективные светодиодные лампы с высоким уровнем освещения.
  • Вентиляция и отопление: Если склад обогреваемый, проектируется система климат-контроля.
  • Пожарная безопасность: Спринклерные системы, датчики дыма, пожарные выходы.
Экспертиза
  • При площади более 1500м2.
  • При наличие грузоподъемного оборудования более 5,0т или более 1шт.
  • Особо-опасного назначения.
Стадия строительства

Как следствие получения разрешений

Описание построенных сооружений

  • Высота принята из условия вероятного сдачи складских площадей в которых возможно будут устанавливать стеллажные этажерки. На настоящее время — используется под хранение пиломатериалов!
  • В общем прямое назначение навес, однако хочется сделать универсальное строение. Поэтому предусмотри вались требования которые относятся к теплым зданиям из сэндвич панелей, а это усложняет конструирование!
  • Это уже второй объект первый — на 6,0 длиннее. Это отличается кроме этого тем что горизонтальных связей по прогонам на один ряд меньше. Это обосновывается тем что ветровая нагрузка заметно меньше при этом и дополнительных усиливающих элементов не требуется.
  • Детали необходимые для сэндвич панелей не просили подобрать, так есть свой личный опыт — что приятно облегчает работу.
  • Одно из самых важных исходных данных — это что фундамент будет плитный. Для габаритных строений это я не рекомендацию, потому что грунт всё равно играет. Это твёрдое желание Заказчика и с этим не спорят  — хозяин барин.
  • Открытая местность, территория стоит на шоссе — и это при такое высоте дает существенный прирост усилий в элементах каркаса. Если в невысоких сооружениях мы болты применениям конструктивно, то здесь требуется обязательная проверок
  • Раскладку сэндвич панелей выполнять не требовалось (выполняет коллега архитектор), а профилированный настил вообще ни когда спрашивают — а нам и легче.
  • Главная непредсказуемость — это шаг рам именно 7,0м! Это даёт утяжеление на 5%-10%, а так больше сварных работ по наращивания всех горизонтальных элементов стального каркаса. Это обусловлено что будет изначально эксплуатироваться как навес, и удобно складировать пиломатериал, так их модульный размер — 6,0м

Строительные чертежи большого склада

Детали сооружения Потребность Удельный расход
Колонны и распорки 8350кг 11кг/м2
Стропильные фермы и балки... 6770кг 9кг/м2
Прогоны и горизонтальные связи... 12570кг 16,6кг/м2
Всего 27690кг 36,6кг/м2
Бетон (рабочий+подготовка) 143+81м3 0,19+0,16м32
Арматура 12,0т 15,9кг/м2

КМ

Это проектный раздел, обязательное его наличие для получения разрешения на строительство. Конструктивная схема полностью связевая, это обусловлено исходными данными сплошной плиты в качестве фундамента. К нему такие высокие колонны жестко не заделаешь — вырвет. Пришлось экспериментировать наш вариант — это впервые для таких длинных зданий (первый — длиной 48м). Другого оптимального варианта здесь на мой взгляд просто не может быть.

Каркас крупного складского здания

КМД

Рабочие чертежи для самостоятельного изготовления и монтажа металлоконструкций. Хозяин территории имеет в штате сварщиков — которые способны справиться с поставленной задачей.Такой подход заметно экономит постройку большого склада (до 40%). Здесь я не выкладываю этот комплект можно посмотреть пример деталировочных чертежей

Если интересно — есть очень похожий проект холодный высокое здание склада, который выполнялся по договору.

КЖ

Фундамент под этот высокий большой склад — представляет собой сплошного армирование двумя сетками — верхней и нижней. А также контурных рёбер жестокости, которые имеют дополнительные поперечные хомуты от продавливания. Перед выполнения работ — необходимо обеспечить основание: дренажный песчаный слой и бетонную подготовку, которую некоторые заменяют на мембранную гидроизоляцию

[Фундамент для складского здания

Двухпролётный тип

Высокий склад

Заказчик и место строительство прежние. Но в этом варианте высокого большого склада есть свои особенности:

  • Полностью сварной металлокаркас. Странно, но могу предположить, что Заказчик самостоятельно строит этот большой склад, без профессиональных изготовителей металлоконструкций. Лучше заплатить своими рабочим — они далее трудиться будут активней.
  • Сооружение двухпролётное 12,0м+12,0м — соответственно имеются средний ряд колонн, устойчивость которых обеспечиваются распорками по конструкциям крыши. Можно было и сделать общий пролет 24,0м — однако в этом случае стропильные фермы были бы тяжелые и строить своими руками тяжелее.
  • Высота колонн также в районе 9,0м. Объясняется это тем что исключается отходы на раскрой. Профильный хлыст двенадцать метром — отрезаем девять из них — остается три. Они в свою очередь свариваются в единый профиль (с разделкой кромок с полным поваром и УЗИ контролем). Такие сварные стойки уже применяются в углах или торцах, где нагрузка на них заметно ниже.
  • Шаг основных рам 6,0м — исключает отходы на раскрой, снижает заметно вес прогонов (относительно верхнего варианта)

В остальном эти два объекта схожи: обшивка стен и кровли профилированным листом, под металлоконструкции — плитный монолитный ребристый фундамент

Примеры проектов больших площадей хранения продукции

Склад продукции производства
Этот склад готовой продукции будет строиться по нашему проекту в Московской области,. Назначение производственная площадь. Это очень интересный и непростой ...
Архитектура склада
Март 2023 началось сотрудничество в разработке необходимой документации для постройки двухэтажного склада в г. Тюмень. Назначение маркетплейс OZON. Сейчас все ...

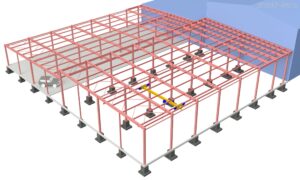

Механизированный склад
Данный механизированный склад на момент лета 2024 на стадии строительства в г. Тольятти. Имеет необычную конструктивную компоновку металлоконструкций, к которой ...

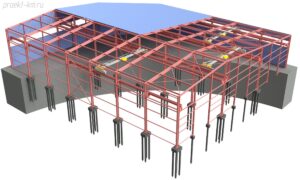

Производственный склад
И снова Чехов, самый удачный район со всей Московской области. А именно по ул. Комсомольская 18 будет строиться данный холодный ...
каркасно тентовый склад
Этот каркасно тентовый склад имеет место строительства Московская область Ногинский район деревня Аксено-Бутырки на открытой местности. Вся договоренность происходила без ...

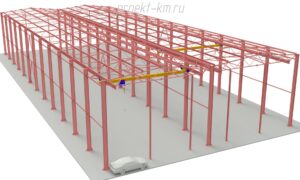

Склад из металлоконструкций
