Это второй заказ, который выполняем для одной архитектурной конторы из Башкирии, первый ход работы вполне понравилась!. Найти своего конструктора не получается по их словам и обращается к нам. Итак проект временного быстровозводимого спортзала, который строится в Самаре. Работа выполняется по договору с приложением лицензии СРО!
Проектирование
Мы практикуем разработку всех разделов для получения разрешений на строительство, а также чертежи непосредственно необходимые для возведения. Стоимость узнать можно ориентировочную в разделе строительный проект!
А ниже рассмотрим примеры выполнены работы на данную тему.
Конструктивный раздел
Строительный проект быстровозводимого здания спортзала из металлоконструкций — смоделирован по св язевой системе. Те по всем 4-м сторонам, а также по кровле предусмотрены распорки которые обеспечивают устойчивость всего сооружения.- Т-образная форма с перепадом высоты между смежными секциями!. Приводит к образованию снегового мешка с пиковым коэффициентом наплыва более 3. Для исключения разных видов стропильных конструкций покрытия — введено дополнительная рама в зоне повышенной нагрузки
- Тк здание временное со сроком службы 25лет — под него предусмотрены некапитальные фундаменты. Которые я отказался проектировать — потому что предлагался в техническом задании необъективные требования. А именно разборная плита по профнастилу, которая опирается на винтовые сваи.
Также некоторая сложность у изготовителях металлоконструкций, которые выслала ряд вопросов и сомнений, и тем самым отказались на подряд. Я отвечают за свою работу уголовным кодексом в том числе, а они ни чем. Обычная причина это заметно небольшая металлоёмкость, на которой особо не заработаешь. Итак вот они.
- Желание — поставить между прогоном и фермой — пластину. — «Отходить от решений крайне не желательно!»
- Опорный раскос слишком близко к колонне, при монтаже может налезать не стойку. — «Да возможно, если криво изготовите конструкции»
- Вводить связи колоннами между фермами считаем неправильным. — «Если грамотные могли бы самостоятельно проектировать»
- Почему прогоны состоят из 2-х швеллеров. - «Читайте чертежи внимательней»
- Очень мало узлов, размеров и отметок. — «На каждый вид конструкции имеется узел и общие размеры»
- Профиля фермы кажутся на пределе. — «Имеются расчёты если есть инженерное образование изучите»
- Смущает отсутствие связей в зоне снегового мешка — «Устойчивость ферм компенсированы прогонами-распорками от одного ряда горизонтальных связей»
- Вертикальная связь (Л-образная) раскрепляется в распорке «Изучите тип портальные»
Архитектура реабилитационного центра.
Как обычно бывает долго запрягали, пару месяцев рассуждали, делать не делать, кому заказать, может – да, может – нет. В итоге проектировали в авральном порядке. Задание на проектирование во многом противоречило само себе в графической и текстовой частях, из-за чего приходилось останавливаться, и ждать согласования принципиальных моментов.

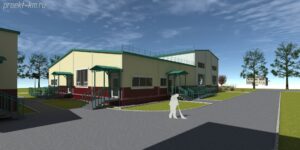

Здание представляет собой два одноэтажных объёма разных игровых залов. Объём «пониже» включает в себя раздевалки, служебные помещения и три зала: лечебной физкультуры, тренажёрный и немного повыше теннисный. Тамбуры исключил по просьбе заказчика, т.к. в будущем планируется сделать крытый отапливаемый переход. Окна сделаны поменьше, согласно заданию на проектирование, по видимому, для уменьшения теплопотерь. В этом проекте временного быстровозводимого спортзала, окна опущены до отметки 1200 (против 2000 требуемые по нормативу) для визуальной связи играющих с окружающим пространством, т.к. в данном случае вид из окна важнее игры. Все раздевалки и санузлы приспособлены и позволяют разместиться людям в кресле коляске. Фасады кроме намёков на симметрию, и некоторой попытки улучшить пропорции здания в целом никакой композиционной интриги не содержат.
Чертежи АР + КР
Реабилитационный центрПример проекта быстровозводимого спортивного зала

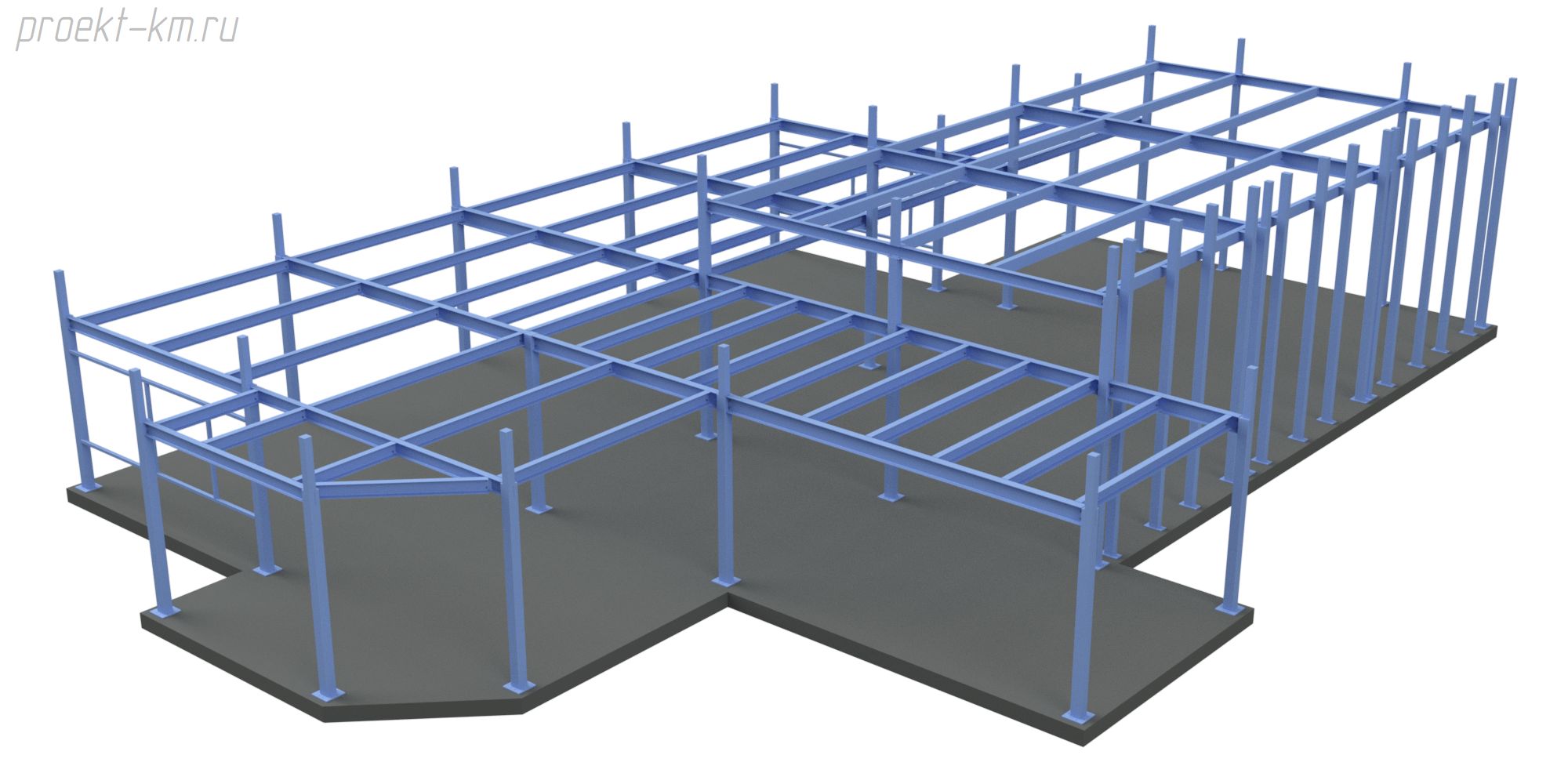

Данный быстровозводимый спортзал на момент осени 2025 начал свое строительство в г. Липецк. Интересный дизайн проект — девочка постаралась. Особенность что основной зал выше других помещений, это дает свою архитектурную выразительность для сооружения, но и при этом усложняет конструктивное проектирование. Такое решение вызывает необходимость учесть снегового мешка, в месте перепада высот. Также видим что контуры здания полностью подчинены оптимальной внутренней планировке — как следствие хаотичное расположение колонн, которые привязаны к стенам и перегородкам, для большей эстетики помещений. Далее вертикальные витражи, которые идут до самого вверха парапета, те остекленное ограждение кровли. Только для этого пришлось ставить второстепенные стойки для крепления их. Ну последнее это привлекательная входная группа трапециевидной форме в плане.
Для этого быстрорастворимого спортивного зала — я разрабатывал первым этапом раздел КМ, где были определены все основные несущие конструкции здания их крепления между собой. Фундамент плитный они решили выполнить самостоятельно без проекта. Однако в первоначальном варианте было желание у них поставить металлокаркаса на винтовые сваи — от чего я их вразумил и они отказались. Второй очередью — выполнил деталировочную документацию, тк Заказчик является подрядной организацией, те все строительные работы выполняет под ключ.
