Расчет односкатной стальной фермы 9м

Проектирование металлической стропильной фермы

Данную работу, проектирование и расчет односкатной фермы 9,0 м,  предложила директор проектной фирмы. Я им когда-то выполнил пару  объектов в период загруженности летом. Эта задача относится к несложным, и обычно проектировщики сами справляются. Видимо большие объёмы изготавливания, а в этом случае Заказчик может и заказать недорогую проверку и на стороне.

Да интересный момент, не знаю зачем им нужны стропильные фермы, когда можно было бы обойтись и прокатной балкой, а ёё расчёт может выполнить рядовой специалист. В пользу этого выбора, видимо, встал вопрос эстетики. Профессионально спроектированная стропильная кровельная система — смотрится весьма привлекательно!

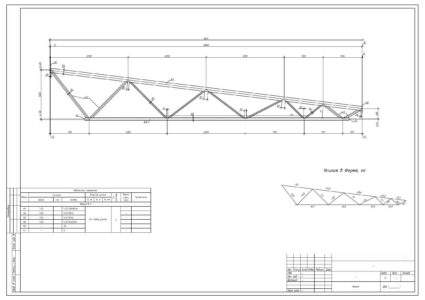

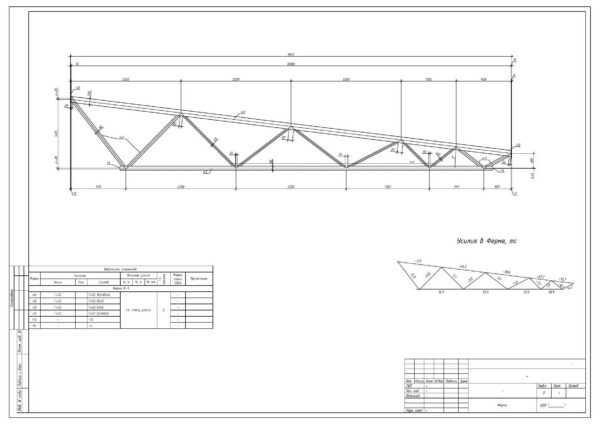

Так вот выполнил этот проект КМ, то есть подготовил рабочий чертёж и оформил соответствующий расчёт. А здесь выкладываю ради образца своих возможностей и для начинающих конструкторов стальных конструкций. Металлоконструкция покрытия кровли выполнена из профильной трубы, так как самый оптимальный вариант. Здесь не привожу проверку узла примыкания раскосов к поясу, ранее изучал и знаю сколько должен быть коэффициент запаса по прочности. Дополнительно можно было привезти проверку опорного фланца, его я интуитивно принимаю, вопросов  ко мне не было.

Отчет проверки устойчивости элементов односкатной фермы

Подобный расчет односкатной фермы проделывается для каждой проектируемой металлической фермы.

1. Построение правильной геометрической фермы, которая зависит от шага прогонов и оптимальной высоты фермы. Чем меньше высота тем тяжелее больше расход металлопроката. При этом соблюдаю конструктивные нормы СП16.13330.2011, который нет в версии 2017 — угол примыкания не менее 30°!
2. Сбор нагрузок на узлы фермы. Определений сочетаний каждого вида нагрузок. Например у снеговой нагрузки есть несколько видов распределение на кровле!
3. Задание расчетной модели. На этом этапе определяется тип конечного элемента, наличие связей и жестокостей.
4. Предварительный подбор сечений и как следствие подбор необходимого.

В конце концов оформление чертежа КМ, который приведён выше!

Есть некие калькуляторы, которые мне попадались, — они не учитывать неразрезной тип поясов. А так же условия раскрепления элементов, так что будьте аккуратней при проектировании своими руками навесов, крыш и т.п.
