Арочная ферма

Для строительства лыжного моста через условный овраг была необходимость выполнить расчет и чертежи арочной фермы, на воздействия от толпы спортсменов. Здесь привожу пример оформления проектной и рабочей документации КМ и КМД.

Конструктивные рекомендации

• В общем условно можно заложить любую кривизну, допустимую для конкретного профиля. Для малых сечений будет дуга круче, чем для массивных. В противном случае идет некоторое изменение структуры стали.
• Нормативная нагрузки для мостов в независимости от кажущейся посещаемости людей — 500кг/м².
• Оптимальный профиль — прямоугольный, конструктивные требования можно посмотреть ферму Молодечно.
• Для нагруженных поясов применяется сталь С345. Так данный вид стропильной конструкции эксплуатируется при отрицательных температурах, то все детали должны быть не менее С255 — это обеспечивает защиту от хрупкого разрушения.
• Минусы — это сложности почти на всех этапах: в посторонние модели, расчетной схемы, оформление чертежей  изготовлении и гнутья хлыстов
• Высота стропильной конструкции для эффективной ее работы -  по началу принимается 1/12 пролета, при предполагаемых значительных усилиях 1/10.
• Изготавливать на заводе металлоконструкций, использованием полуавтоматической сварки.
• Для мостов одна опора всегда должна быть подвижной. Большой перепад уличных температур вызывает заметные продольные деформации.

В расчете необходимо заложить величину эксцентриситета от кривизны пояса. Конечный элемент в виде дуги — на данный момент отсутствует в SCAD. Поэтому вводим «ломаный» стержень с дополнительной точкой изгиба между решетками, изгиб (залом) это кривой равен величине высоты стрелки изгиба данного участка. Пример см. в отчете ниже.

Расчет арочной фермы

1. Место строительства определяет нагрузку от снега и людей.
2. Согласование схемы с заказчиком:
   1. Определение кривизны (высота стрелки), ту которую может на производстве выполнить.
   2. Шаг обрешетки — для определения вида решетки.
   3. Вид ограждающих конституций — профнастил, дощатый, монолит...
3. Построение расчетной схемы:
   1. Пояса задаются ломанной линией, с промежуточным изломом между основными узлами.
   2. Задание конечных элементов.
   3. Установка связей и шарниров
   4. Задание нагрузок (постоянные, длительные, кратковременные)  на узлы от масс.
4. Предварительное назначение сечений конструкций.
5. Расчет — подбор сечений.
6. Проверка жесткости — допустимый вертикальный прогиб от нормативных сочетании нагрузок.

Пример оформления отчета

Здесь учтены все этапы проектирования металлической стропильной конструкции:

Андрей

Конструктор - Главный инженер - Директор!

Задать вопрос

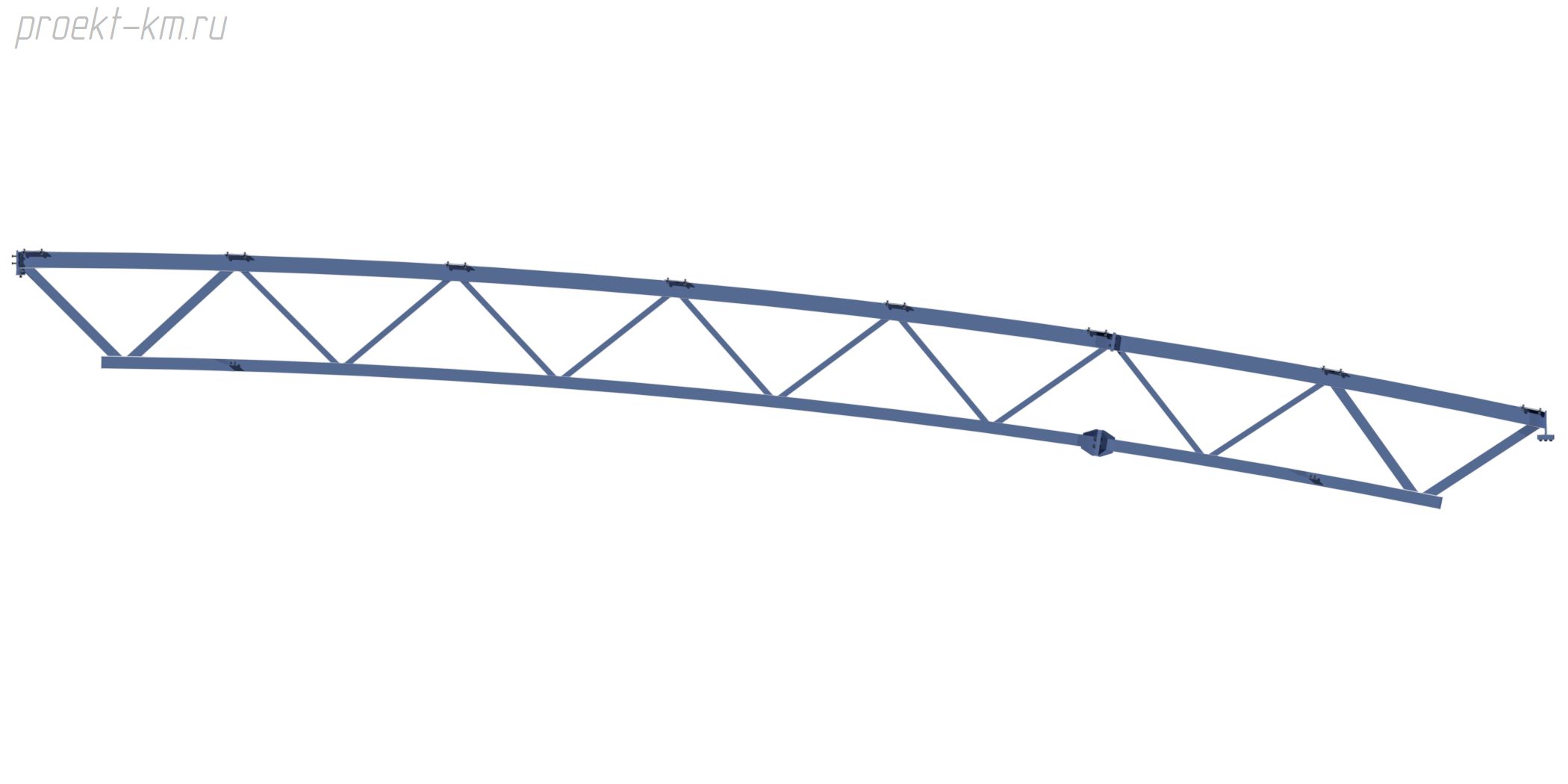

Чертеж арочной фермы

В этом примере оформления 2 листа:

1. Чертежи КМ — входит в состав проектной документации.
   1. указываются основные габаритные размеры осевых привязок.
   2. наименование сечения профиля.
   3. усилиях в элементах решетки, для проверки сварных швов.
   4. для простоты прикладывается общая схема с размерами.
2. Чертежи КМД — служит для изготовления металлоконструкции.
   1. все возможные размеры привязок деталей и осей.
   2. деталировка каждой детали. Гнутые хлысты с указанием высоты стрелки изгиба.
   3. спецификация элементов.
   4. необходимые поперечные разрезы (узлы).

Заказать документацию для строительсва

Цену можно прикинуть на калькуляторе ферм, или написать сообщение с запросом.
