Арочная ферма 30 м из профилированной трубы

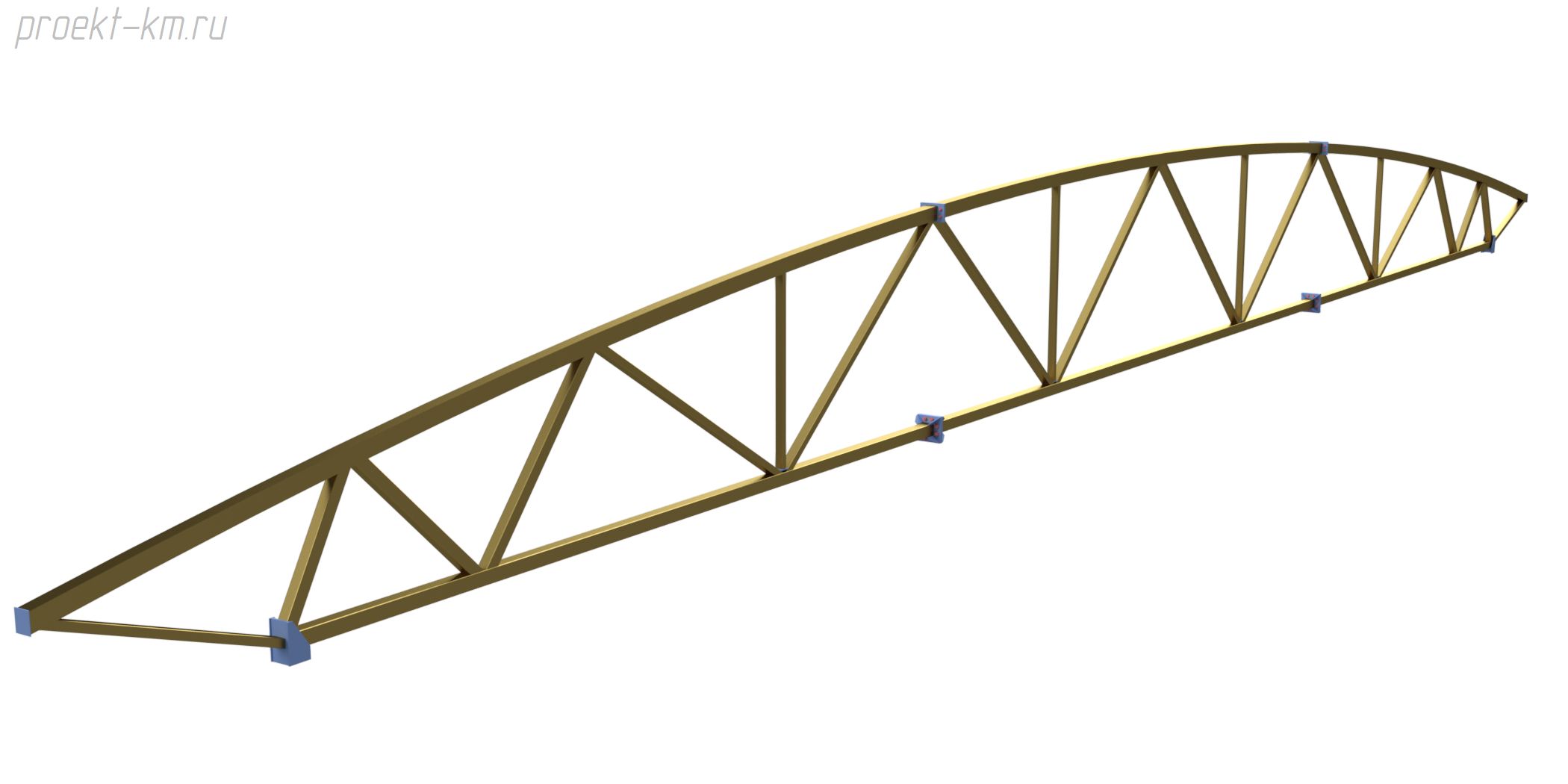

Это арочная ферма пролетом тридцать метров взята из проекта навеса над амфитеатром. Нижнее очертание горизонтальное, верхнее криволинейная.

Рекомендации при конструировании

• Предусматриваться зазор между решеткой и поясом на величину половины меньшей толщины стенки. Это для полного повара — дает возможность уменьшить сечение опорных раскосов (когда сварки недостаточно), а также удобство в сборке.
• Арочный контур применяется как правило для тента, поликарбоната, а также профнастила (чаще прогоны, чтобы уменьшить высоту настила).
• Когда используется поликарбонат (тент) — необходимы обеспечить устойчивость стропильной конструкции за счет горизонтальных связей по прогонам.
• В нашем случае ширина металлоконструкции более 30м — следовательно делаем ее из 3-х отправочных марок (должны быть менее 12,0м).
• Применение поясов из такого профиля целесообразней из С345, однако при малой ширине возможно С245.

При расчёте необходимо учитывает кривизну профиля, который дополнительно изгибается при сжатии. Возможно только — делать его ломанной линией в программе (разбивает на полиномиальную линию)!

Высота стропильной конструкции с плоской кровлей в осях в зависимости от снегового района и пролётов:

Расчет фермы из профильной трубы

1. Место строительства определяет нагрузку от снега и ветра.
2. Согласование схемы с заказчиком:
   1. кривизну — определяется из возможности завода.
   2. высоту, вид решетки.
   3. тип покрытия.
3. Построение расчетной схемы в SCAD.
   1. Задание конечных элементов: пояс  неразрезной стержень, и пространственный стержень для решетки.
   2. Раскрепление связями.
   3. Задание нагрузок на узлы от массы покрытия, снеговая и подвесного оборудования.
4. Предварительное назначение сечений конструкций.
5. Расчет — подбор сечений.
6. Проверка прогиба в середине пролета.

Пример оформления отчета

Это металлоконструкция взята из проекта навеса который отчет которого можно посмотреть на странице: расчет металлоконструкций.

Андрей

Конструктор - Главный инженер - Директор!

Задать вопрос

Чертежи фермы из профтрубы

В этом примере оформления 2 листа:

1. Чертежи КМ — входит в состав проектной документации.
   1. указываются основные габаритные размеры.
   2. наименование металлопроката.
   3. опорные и подвесные узлы
   4. усилиях в элементах решетки стропильной конструкции.
   5. общие указания по сварке
   6. Прибавляется элементы жесткости полки пояса
2. Чертежи КМД — служит для изготовления металлоконструкции.
   1. все возможные размеры привязок деталей.
   2. деталировка каждого хлыста и пластины.
   3. спецификация элементов.
   4. необходимые поперечные разрезы (узлы).
   5. возможно площадь покраски.

Стоимость проектирования

Можно прикинуть на калькуляторе ферм, или написать сообщение с запросом.
