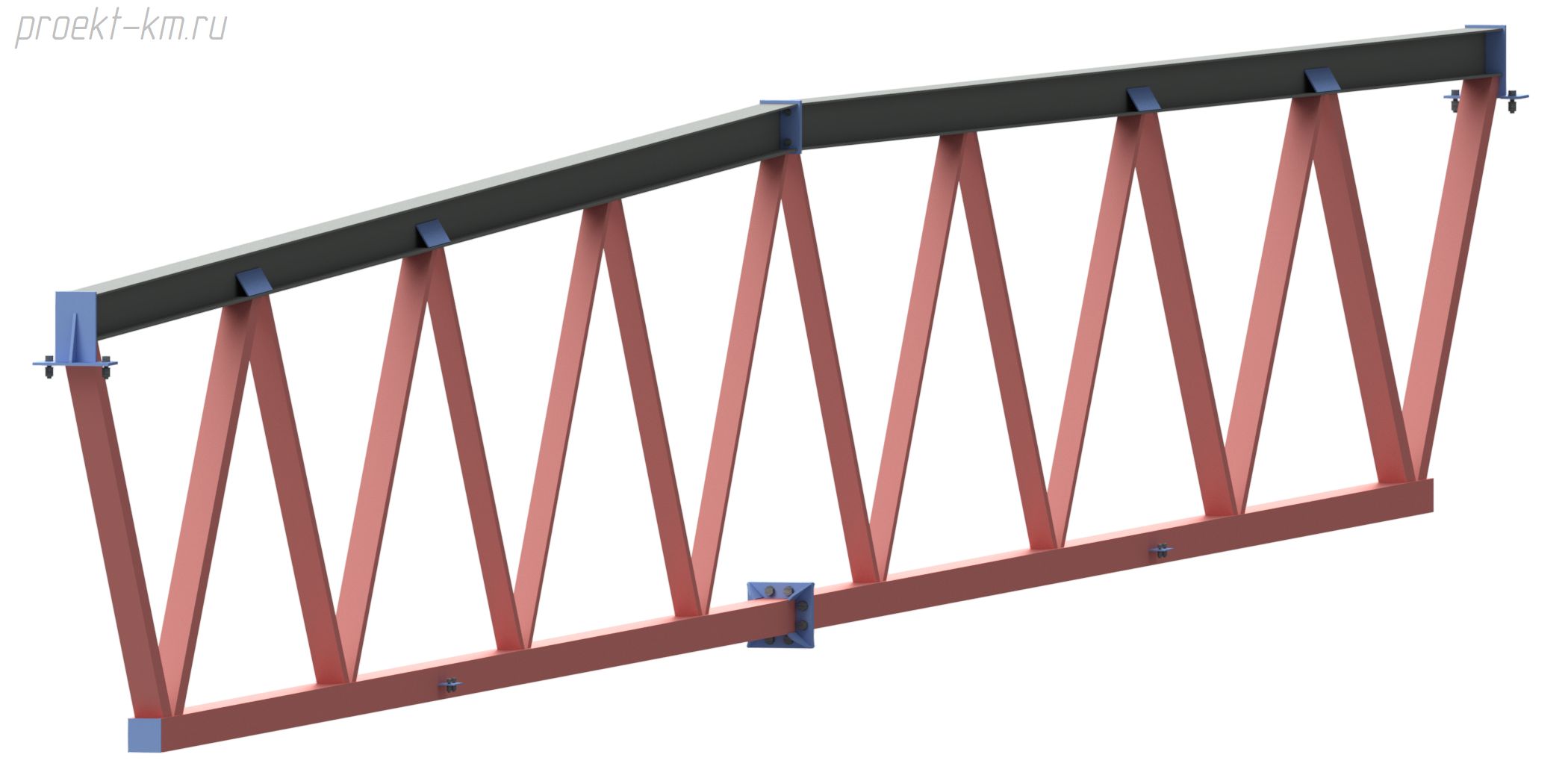

Плоская ферма из двутавра (верхний пояс) — 24м

Такая стропильная металлическая конструкция взята из проекта склад готовой продукции. Подробно отдельно рассматрим в  этой статье расчет и оформление чертежей фермы двутавра пролетом 24,0м.

Рекомендации при конструировании

• Применяется подобная металлоконструкция в беспрогонной системе покрытия. Те профилированный настил Н153 укладывается поперек без участия прогонов. Тавр применяется именно потому что мы видим саморезы, можно применять и профильную трубу — однако если строители оставят отверстия — внутри сечения обязательно будет сырость и коррозия.
• В нашем случае стыковка раскосы к тавру должна происходит так чтобы ширина опирание было наименьшим, во избежание сгиба полки. Следовательно принимаем ее по наименьшей ширине и соответственно профтруба будет максимальной узкой по ширине.
• Применение поясов из такого профиля целесообразней из С345, однако при малой ширине возможно С245.

Необходимо учитывать устойчивость полок при сопряжении решетки к поясу из двутавра — выполнить отдельную проверку. В результате которой выясняется, что косые планке на опоре как правило не требуется за счет фланцевой пластины.

Высота стропильной коснтрукции с плоской кровлей в осях в зависимости от снегового района и пролётов:

Расчет фермы из двутавра

1. Место строительства определяет нагрузку от снега и ветра.
2. Согласование схемы с заказчиком:
   1. уклон кровли — 1-2°.
   2. В редких случаях может применяться другой.
3. Построение расчетной схемы в SCAD.
   1. Задание конечных элементов — пояс неразрезная балка
   2. Раскрепление связями
   3. Задание нагрузок на узлы от массы покрытия, снеговая и подвесного оборудования.
4. Предварительное назначение сечений конструкций.
5. Расчет — подбор сечений.
6. Проверка прогиба в середине пролета.

Пример оформления отчета

Здесь учтены все этапы проектирования металлической стропильной конструкции

Расчет фермы из двутавра

Андрей

Конструктор - Главный инженер - Директор!

Задать вопрос

Чертежи фермы из двутавра

В этом примере оформления 2 листа:

1. Чертежи КМ — входит в состав проектной документации.
   1. указываются основные габаритные размеры.
   2. наименование металлопроката.
   3. опорные и подвесные узлы
   4. усилиях в элементах решетки стропильной конструкции.
   5. общие указания по сварке
   6. Прибавляется элементы жесткости полки пояса
2. Чертежи КМД — служит для изготовления металлоконструкции.
   1. все возможные размеры привязок деталей.
   2. деталировка каждого хлыста и пластины.
   3. спецификация элементов.
   4. необходимые поперечные разрезы (узлы).
   5. возможно площадь покраски.

Стоимость проектирования

Можно прикинуть на калькуляторе ферм, или написать сообщение с запросом.
