Место строительства здания 24 на 60 метров — Ленинградская область — Тосненский район в 2026г. Такие размеры подбираюся не случайно — главной задачей чтобы не превышало площадь полторы тысячи квадратов, чтобы избежать экспертизы. Заказчик как обычно хотел чтобы было подешевле. даже рассматривал двухпролетный вариант, где два отсека по 12м. Всё так остались на типовом решение, тк внутри сооружения эти колонны не всегда удобно!

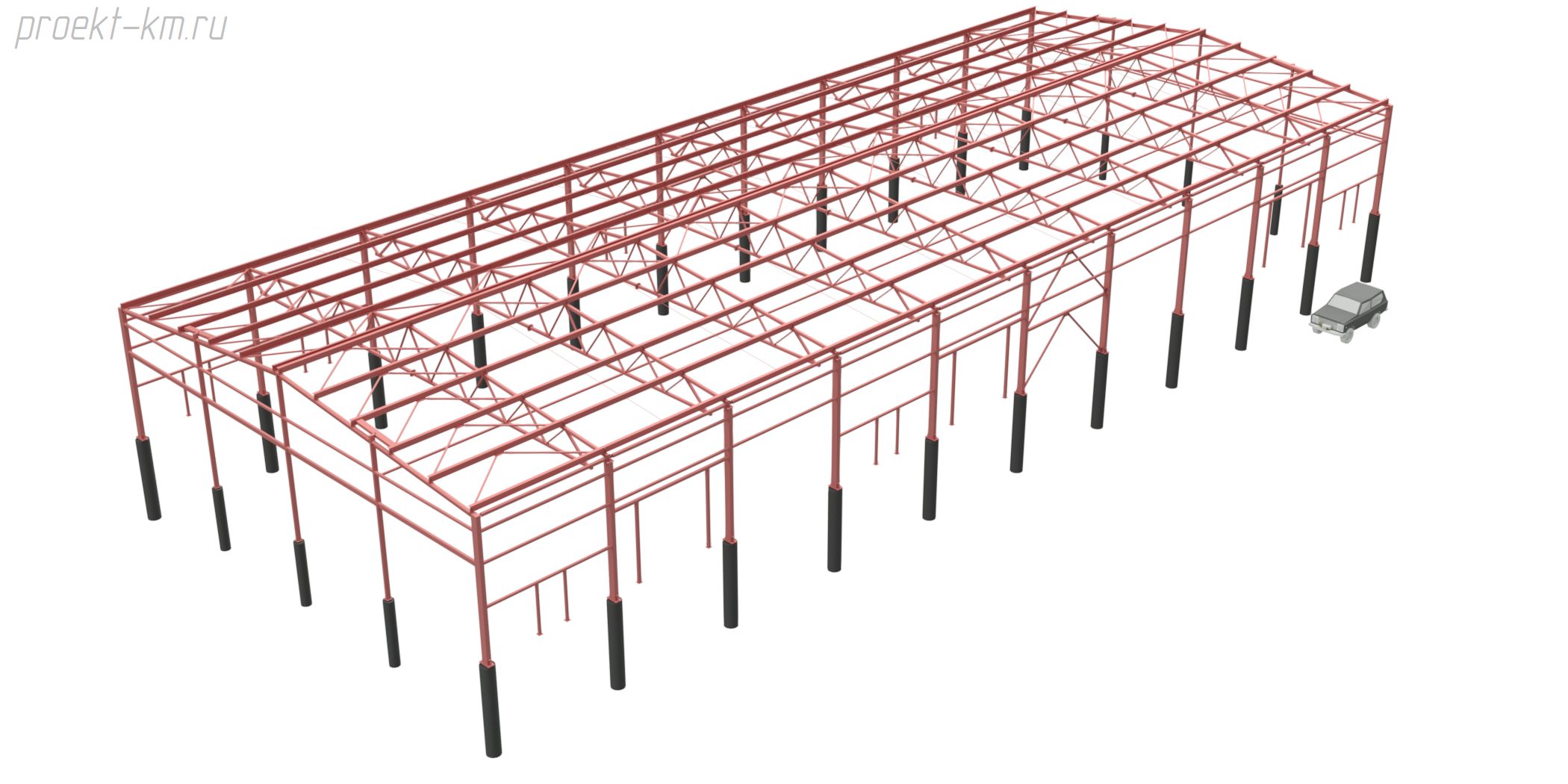

Металлокаркас
- Исходными данными было отказаться от применения колонн из двутавра, ввиду его стоимости за тонну 100 тыс.руб. А вот профильная труба по цене 70 тыс.руб. Выполнил расчеты — и заложил профтрубу. При чем при такой небольшой высоте — она по массе такая же как и двутавр. Прогоны покрытия были принять из гнутого швеллера — тк прокатный стоит заметно выше, тк основное производство было в Украине, а России пока не наладили свое производство.
- Тк место строительство находиться на границе между I и II вторыми районом — приняли решение по наибольшей нагрузки проектировать наше здание 24 на 60 метров. Мне обосновали, что возведение намечено на открытом поле, где сильные ветра!
- Хоть в ТЗ было — спроектировать для холодного исполнения — заложил необходимые металлоконструкции для варианта из сэндвич панелей. А именно необходимы затяжки по прогонам, чтобы их не выгибало в бок, что может нарушить герметичность сэндвич панелей.
- Также выполнены требования заложить профиля под оконные (ленточное остекление по периметру), ворот и эвакуационных дверей.
Чертежи металлоконструкции
Был заказа не разработку исключительно деталировочных чертежей КМД. Здесь привожу некоторые листы для ознакомления возможностей. Естественно основную информацию удаляю по сечениям.
Фундаменты
Заказчик хотел сделать максимально экономичные и простой вариант — буронабивные сваи. Предложил диаметр 500мм глубиной 2,0м. На что ответил диаметр будет маловат — просто по расположению болтов напрашивается 600мм. Анкерные болты имеют требования для их анкеровки — наименьшее расстояние до края фундамента! С длиной тоже сомнительно — нет геологии чтобы точно сказать — маловероятно, тк необходимы хорошие пески или плотные глины для такого здания 24 на 60 м. Возможно их загонять глубоко (вертикальное усилие на обрез 20т), чтобы не продавили и не начали тонуть.
В общем — Заказчик решил без моего участия принять решения по армированию монолитных конструкций! Однако мне стало интересно — если предположить что грунты сухие и технические характеристики у них среднее по прочности — то выходит длина чуть меньше 4,0м свай
