Проектирование быстровозводимого здания склада из сэндвич панелей оказалось с «подводным камнем», который я сам подложил себе. Конструкторский отдел не имеющая должного инженера, обратилась в очередной раз ко мне за услугой. Сама директор поясняет мы хотим выдавать документацию облегченных конструкций, чтобы Заказчик остался довольным! Я поспешил — стартанул в своей работе, не вникнув внимательно в техническое задание. А там смелое редкое решение отсутствие кровельных прогонов (беспрогонная система покрытия!
Проектирование объекта хранения продукции
Перед началом проектирования важно сформировать ТЗ на здание склада в зависимости от задач бизнеса и предоставить информацию:
1. Назначение:
- Товарные – для хранения продукции.
- Холодильные – для хранения товаров, требующих определённой температуры.
- Производственное — имеет грузоподъёмное оборудование.
2. Конструкции:
- Временное или Капитальное.
- С административной частью или нет.
- С опорной или подвесной кран-балкой или без него.
3. Эскизное решение
Которое может быть нарисовано самостоятельно карандашном или готовое архитектурные чертежи, которые содержат следующую информацию:
- План этажа — общие габаритные размеры с расстановкой колонн.
- Вертикальный разрез — отображаются высотные размеры и отметки.
- Город строительства.
4. Требуемый результат
- Чертежи металлоконструкций каркаса — проектные КМ (для разрешений); рабочие КМД (строительные — для изготовления и монтажа).
- Армирование фундамента.
- Оформленные расчёты.
- Архитектурный раздела АР.
- Прочие разделы — ПОС, ТЗ, Генеральный план, оформленный КР.
5. Необходимость лицензии
- Прилагаем наш допуск СРО — это стоит где-то в 2,2 раза дороже, если без него.
- Обычно есть у заказчиков своя печать, либо для малый объемов не требуется специализированной и проходит от обычной строительной фирмы.
Кровельный профилированный настил и колонны
С появлением обновленного ГОСТ 2405—2016 появилась такая возможность применять настил Н153! Итак, кровельный профилированный лист здания склада из металлоконструкций укладывается без посредников на балки покрытия. Толщину стенки предусмотрели минимальную для них 0,8мм тоже плюс. Однако есть маленькая тонкость при таком варианте металлокаркаса — профлист обязан укладываться по разрезной схеме! В противном варианте второй ряд опоры балок перегружаем!
Сам каркас представят собой рамно-связевую систему по средний осям. По крайним полная связевая по крайним — вместо горизонтальных распорок — профнастил. Для меня это первый подобный объект, так что заложил запасы для внутренних колонны. Их сечение допускается уменьшить с учетом полностью по связевой системе (в этом случае силовые, а не конструктивные распорки). Когда знакомишься впервые с чем-то, конечно, закладываю сознательные запасы, а вдруг что-то не учел, все сразу понять тоже риск. Далее, когда сталкиваешься в дальнейшим — проявляется внутренняя уверенность от опыта — и уже допускаю себе дерзить или наоборот оставаться на своих позициях, но уже аргументировано.
Связи по кровле
Первым этапом я смоделировал обычный металлокаркас быстровозводимого здания склада из сэндвич панелей, где прогоны покрытия и горизонтальные связи по ним, которые в общем не нужны при наличии профилированного настила (жесткий диск по СП)!. Да ранее я их не предусматривал, но есть серии готовых решений, где их применяют — и это верно, если металлокаркас высокий или большепролетное — там действительно возникают высокие усилия. Но в нашем и подобных случаях их наличие не требуются. А предусматриваю их, потому что столкнулся однажды с непонятливой экспертизой — которая настойчиво потребовала присутствие этих связей в уровне балок.
Прогоны крыши
Когда меня осадили с моим первым альбомом КМ — пришлось переделывать конструкции покрытия. Крайне неприятное увлечение — пошла новая работа — удалил все ненужное и переделал. Когда «восстановился», всё прошло, думаешь: "Хорошо, что такой опыт получил пусть и за свой счет — теперь в будущем могу предложить кому-либо для сооружений средний размеров, как экономичный вариант.
Документация полного раздела КМ
Такие размеры и компоновка редко встречаемые, поэтому решил выложить полностью готовый рабочий проект, чертежи с полной информацией! Единственное что здесь непонятно это снеговой район, в котором можно строить данное быстро-возводимого здание склада из стальных конструкций.
Разработку фундаментов мне не заказывали, справились своими силами!
Разница в металлоёмкости, экономия 37%! А значит и снижение стоимости строительно-монтажных работ минимум на 15%!
| Стандартный каркас | Беспрогонный |
|---|---|
| 46600кг | 33800кг |
Похожие по назначению построенные сооружения:
Площадь для производства товаров

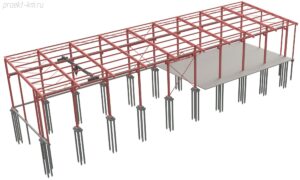

Двухэтажный склад

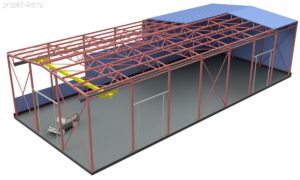

Площадь складировании продукции
Погрузочный цех

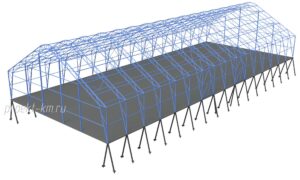

Складское здание с покрытием из тента
